Снятие
Примечание. Цилиндр замка установлен только в водительской двери.

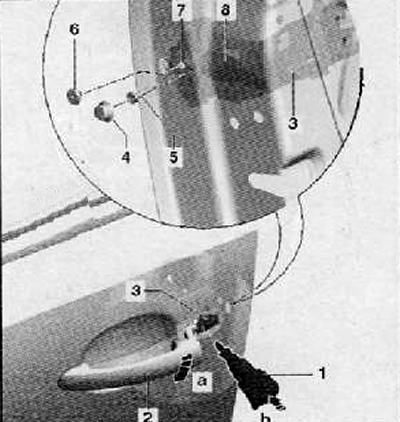

1. Извлечь заглушки (4) и (6), показанные на рисунке ниже.
2. Выкрутить болт крепления (5), как показано на рисунке ниже.
3. Полностью выкрутить болт крепления (7), чтобы можно было извлечь цилиндр замка двери.
4. Оттянуть ручку двери (2), показанную на рисунке ниже.
5. Снять корпус цилиндра замка (1) с монтажного кронштейна (3), под углом и в направлении стрелки «b», как показано на рисунке ниже.
Установка

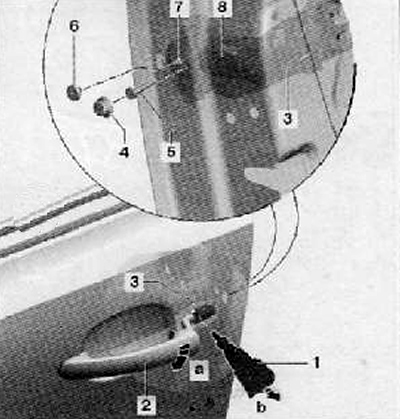

1. Оттянуть, показанную на рисунке ниже, ручку открытия двери (2), в направлении стрелки «а».
2. Установить корпус цилиндра замка (1) под определенным углом — в направлении стрелки «0» — в монтажный кронштейн (3), как показано на рисунке ниже.
3. Установить и затянуть болты крепления (5) и (7), прикладывая момент затяжки в 3.5 Нм.
Материал доступен на веб-сайте (SkodaBook.ru)
Примечание. При креплении корпуса цилиндра замка болтами, его необходимо прижимать к панели передней двери.
4. Далее установка производится в последовательности обратной снятию.
