Оглавление: Снятие ⬇ Установка ⬇
Снятие
1. Снять панель облицовки задней двери (подробнее, см. соответствующий раздел в данной главе).
2. Зафиксировать стекло двери с помощью отрезков клейкой ленты.

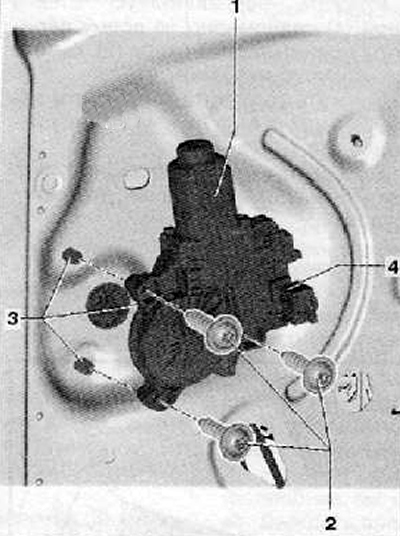

3. Отсоединить, показанный на рисунке ниже, разъем жгута электропроводки (4).
4. Выкрутить винты крепления (2), как показано на рисунке ниже.
5. Снять электромотор стеклоподъемника вместе с блоком управления (1) с опор и отсоединить его от приводного барабана (3), как показано на рисунке ниже.
Установка
Внимание. Необходимо закодировать (инициализировать), при замене, новый электромотор сервопривода стеклоподъемника.

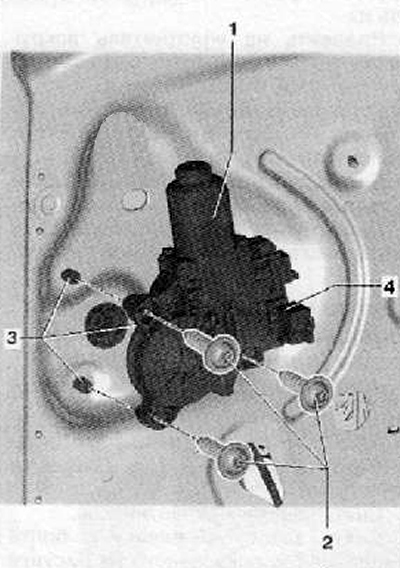

1. Установить электромотор сервопривода стеклоподъемника (1) на опоры приводного барабана (3), как показано на рисунке ниже. Поднять стекло двери и аккуратно опустить, чтобы электромотор вошел в зацепление с приводным барабаном.
2. Установить и затянуть винты крепления (2), показанные на рисунке ниже, с моментом затяжки 3 Нм.
3. Подсоединить разъем жгута электропроводки (4), как показано на рисунке ниже.
4. Выполнить инициализацию электромотора сервопривода стеклоподъемника (если установили новый электромотор).
5. Далее установка производится в последовательности обратной снятию.
