Снятие
1. Снять задние фонари в сборе (подробнее, см. соответствующий раздел в главе Электрооборудование и электросистемы).

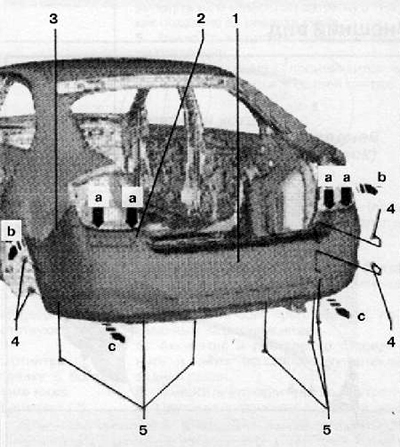

2. Выкрутить винты крепления (4) с внутренней части колесных арок с правой и левой стороны, как показано на рисунке ниже.
3. Выкрутить нижние винты крепления (5), показанные на рисунке ниже.
4. Отсоединить задний бампер (1) от фиксаторов на боковых направляющих (3), стрелка «b», как показано на рисунке ниже.
Примечание. Снятие и установка заднего бампера осуществляется при помощи второго механика.
5. Отсоединить фиксаторы (стрелки а) на верхних направляющих (2), как показано на рисунке ниже.
6. Отсоединить задний бампер в сборе (1), перемещая его параллельно продольной оси автомобиля (стрелки с), как показано на рисунке ниже.
7. Отсоединить разъемы жгутов электропроводки во внутренней части заднего бампера.
Установка
1. Подсоединить во внутренней части заднего бампера разъемы жгутов электропроводки.
2. Установить задний бампер вместе с помощником на направляющие.
Примечание. При установке заднего бампера, убедиться в том, что он перемещается параллельно боковым направляющим с правой и левой стороны автомобиля.
3. Прижать задний бампер к центральным и боковым секциям направляющих до характерного щелчка фиксаторов.
4. Проверить и убедиться в том, что зазор по периметру заднего бампера равномерен и минимален.
5. Установить и затянуть с требуемым моментом затяжки винты крепления заднего бампера.
