Снятие
Примечание.
- Топливный бак не должен быть наполнен более, чем на 3/4 своего объема.
- Выключить зажигание и извлечь ключ из замка зажигания.
1. Снять подушку заднего сиденья в сборе.
2. Снять крышку топливного насоса под ковриком.
3. Отсоединить пятиконтактный разъем жгута электропроводки топливного насоса.
Внимание. Система питания — под давлением. Прежде чем разъединять соединения шлангов, нужно обложить место соединения чистой тряпкой. Затем понижать давление путем осторожного удаления шланга.
Примечание. Для расфиксирования топливопроводов следует прижать нижнее стопорное кольцо на торцевой стороне прямоугольного соединителя.

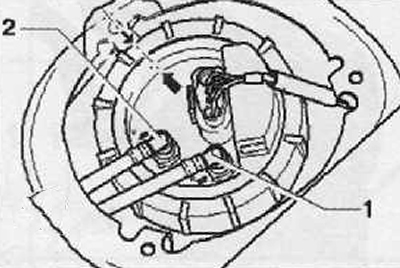

4. Отсоединить подводящий топливопровод (черный) (2) и возвратный топливопровод (синий) (1) от фланца насоса, как показано на рисунке ниже. Для этого следует нажать на кнопки разблокировки.

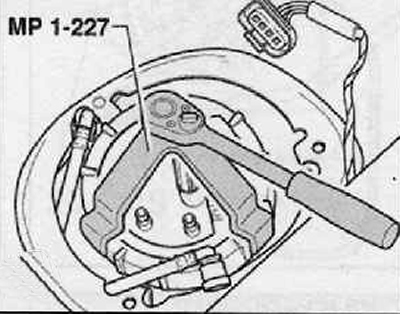

5. Отвернуть накидную гайку специальным ключом для накидной гайки -МР 1-227 (3217)-, как показано на рисунке ниже.
6. Извлечь топливный насос и уплотнительное кольцо из отверстия топливного бака.
Примечание. В случае подлежащей замены топливного насоса нужно опорожнить старый насос, прежде чем ликвидировать его.
Установка
1. Установку топливного насоса осуществляют в обратной последовательности действий. При этом необходимо соблюсти следующие указания:
Осуществляя установку, не согнуть измерительное устройство указателя уровня топлива.
Прежде чем начать встраивание, следует смазать уплотнительное кольцо фланца топлива только изнутри.

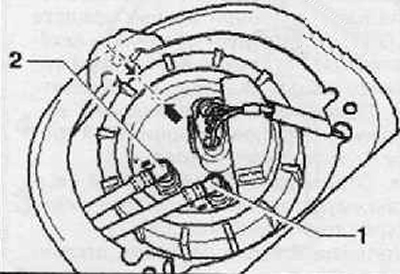

Соблюдать положение для сборки фланца топливного насоса: маркировка на фланце должна соответствовать маркировке на топливном баке (стрелки).
Не перепутать шланги подводящего и возвратного топливопроводов.
Проследить за прочной установкой топливопроводов.
После установки топливного насоса следует проверить, закреплены ли подводящий и обратный топливопроводы и трубка для удаления воздуха на топливном баке.
