Переключатель наружного освещения и регулятор наклона фар

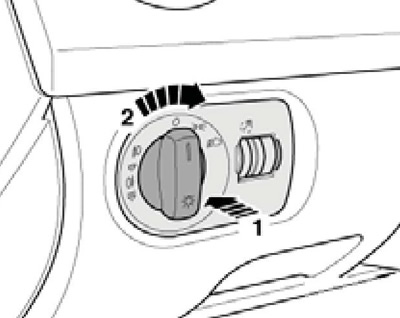

1. Для снятия переключателя наружного освещения установите его в положение "0", сильно надавите на него (1 на иллюстрации) и слегка поверните по часовой стрелке (2). Удерживая рукоятку в этом положении, вытяните переключатель в направлении против стрелки (1) и разъедините разъём. Для установки переключателя состыкуйте разъём, поверните рукоятку в положение "0" и аккуратно вдавите переключатель до слышимой фиксации.
9.1 Снятие переключателя наружного освещения

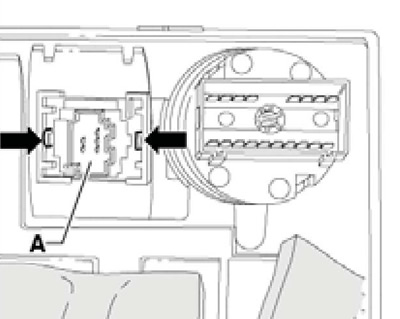

2. Для снятия регулятора наклона фар и регулятора яркости подсветки приборов снимите переключатель наружного освещения (см. параграф 1), сожмите изнутри фиксаторы (стрелки на иллюстрации) и выдавите регулятор (А) из рамки наружу.
9.2 Снятие регулятора наклона фар и яркости подсветки приборов
Подрулевые переключатели моделей до 05.2010 г.
3. Снимите рулевое колесо и кожухи отдели рулевой колонки (см. Главу 10).
(Оригинальный текст расположен на: SKODABOOK.RU)
4. Снимите блок управления в рулевой колонке и спиральную пружину (см. Раздел 14).
5. Отцепите стопорные лапки (стрелки на иллюстрациях) при помощи щупа 1.0 мм (1) и снимите подрулевой переключатель в направлении стрелки (А).

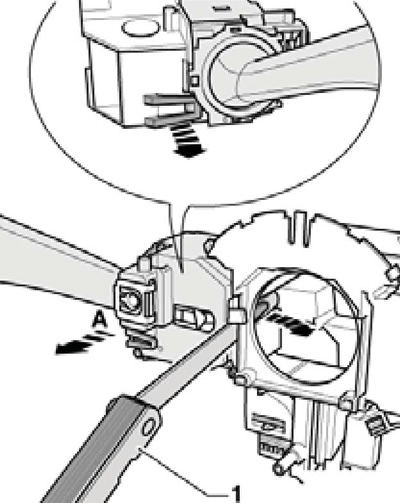

9.5а Снятие левого подрулевого переключателя (до 05.2010 г.)

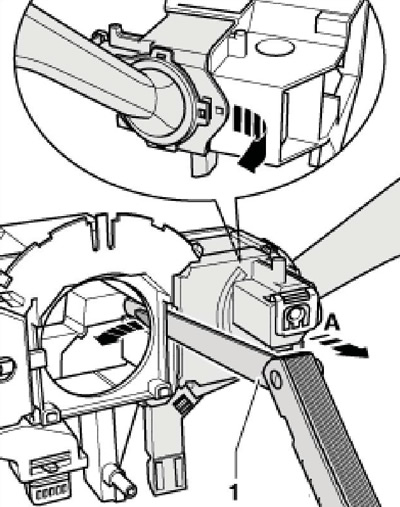

9.5b Снятие правого подрулевого переключателя (до 05.2010 г.)
Подрулевые переключатели моделей с 06.2010 г.
6. Снимите рулевое колесо и кожухи отделки рулевой колонки (см. Главу 10).
7. Снимите возвратное кольцо со спиральной пружиной (см. Раздел 14).

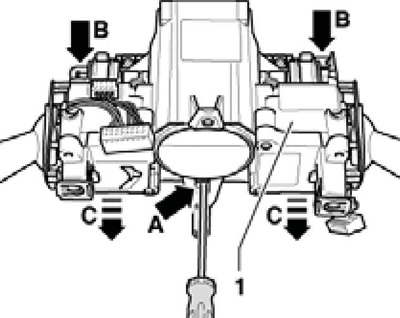

8. Вставьте маленькую отвёртку через проём в (А на иллюстрации) и отцепите нижнюю стопорную лапку. Затем нажмите на верхние стопорные лапки (В) и выдавите сборку подрулевых переключателей из держателя на замке рулевой колонки в направлении стрелок (С).
9.8 Снятие подрулевых переключателей (с 06.2010 г.)
