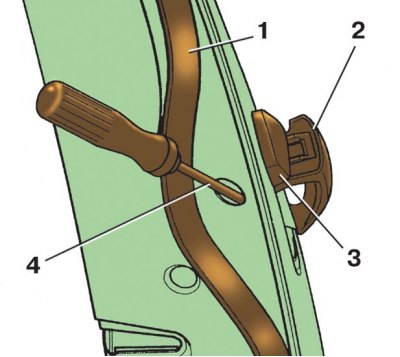

Снятие проставки
1 – уплотнитель; 2 – наружная ручка двери; 3 – проставка; 4 – торцовой ключ

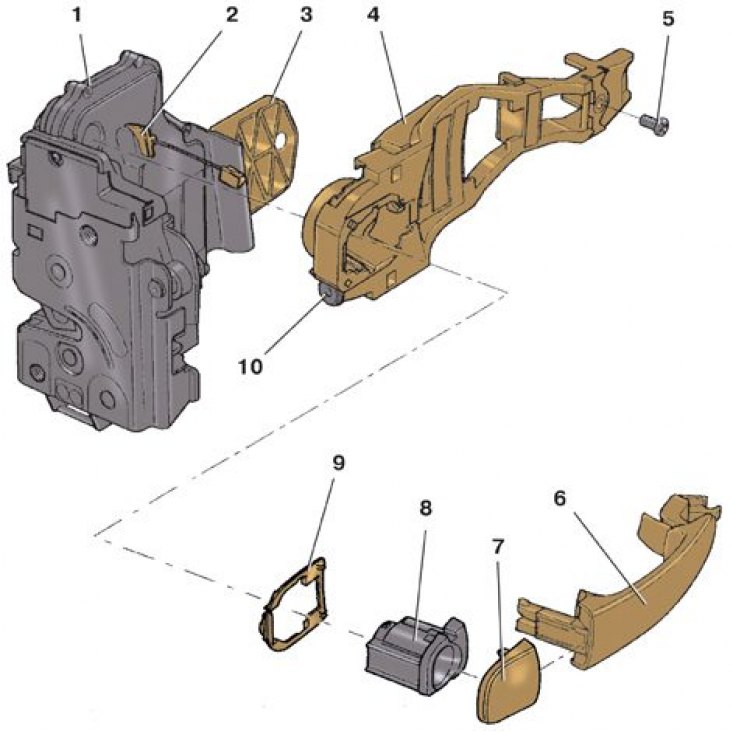

Детали замка задней двери
1 – замок; 2 – тяга наружной ручки; 3 – кронштейн; 4 – держатель; 5 – винт крепления держателя; 6 – наружная ручка; 7 – облицовка проставки; 8 – проставка; 9 – прокладка проставки; 10 – болт крепления проставки
1. Откройте дверь и отклейте уплотнитель 1 (см. рис. Снятие проставки) двери напротив наружной ручки 2 двери.
2. Оттяните наружную ручку 2 двери и, удерживая ее в этом положении, отверните торцовым ключом 4 болт крепления проставки на 2–3 оборота. Затем выньте проставку 3 на себя.
Внимание! Отворачивайте болт ровно на столько, чтобы можно было вынуть проставку. В противном случае фиксатор проставки упадет внутрь двери.
3. Прижмите ручку 1 (см. рис. Снятие наружной ручки двери) к панели двери и отсоедините наконечник 2 тяги от ручки 1.
4. Выньте ручку 6 (см. рис. Детали замка задней двери) из двери, выведя крючок в передней части ручки из зацепления с держателем 4.
5. Заведите крючок на передней части ручки в зацепление с держателем 4 и вставьте ручку 6 на место.
6. Прижмите ручку 1 (см. рис. Снятие наружной ручки двери) к панели двери и подсоедините к ней наконечник тяги 2.
7. Проверьте работу замка. Если ручка не возвращается в исходное положение, значит, конец оттяжной пружины 4 (см. рис. Подсоединение пружины к рычагу наружной ручки) выскочил из рычага 3. Чтобы подсоединить пружину к рычагу, вставьте в отверстие под проставку крючок 1, зацепите им конец пружины 4 и введите его в крючок рычага 3.
8. Установите на место проставку и приклейте уплотнитель.
