Рис. 11.4. Компоненты дверного замка и ручки передней двери
1. Кнопка блокировки замка; 2. Внешняя ручка; 3. Фиксатор внешней ручки; 4. Тяга, соединяющая внешнюю ручку с управляющим механизмом защелки; 5. Тяга, соединяющая кнопку блокировки с управляющим механизмом защелки; 6. Тяга, соединяющая замок с управляющим механизмом защелки; 7. Замок; 8. Скоба крепления замка к двери; 9. Пластина блокирующего штыря; 10. Защелка; 11. Управляющий механизм защелки; 12. Тросик привода защелки; 13. Сборка внутренней ручки привода замка.

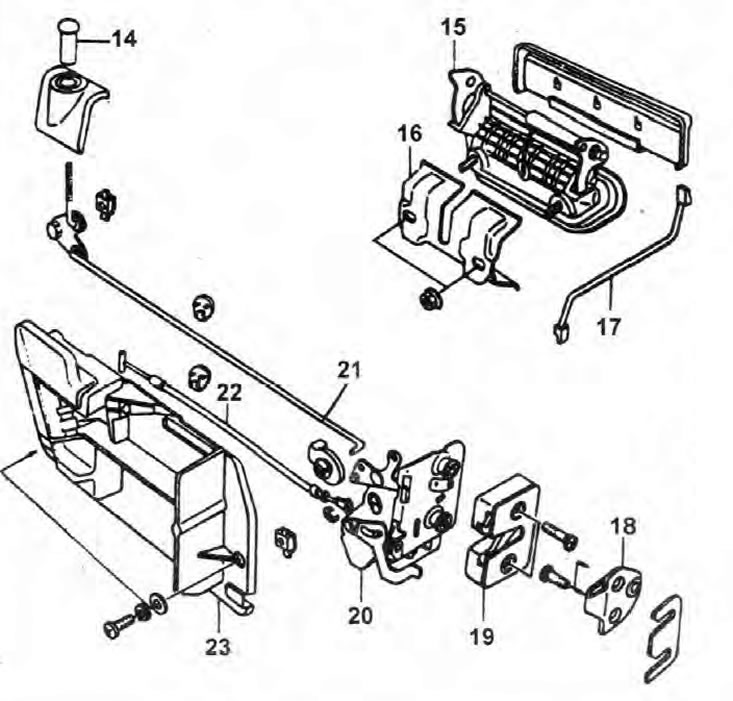

Рис. 11.4. Компоненты дверного замка и ручки боковой задней двери
14. Кнопка блокировки замка; 15. Внешняя ручка; 16. Фиксатор внешней ручки; 17. Тяга, соединяющая внешнюю ручку с управляющим механизмом защелки; 18. Пластина блокирующего штыря; 19. Защелка; 20. Управляющий механизм защелки; 21. Тяга, соединяющая кнопку блокировки с управляющим механизмом защелки; 22. Тросик привода защелки; 23. Сборка внутренней ручки привода замка.
Снятие
Замок передней двери

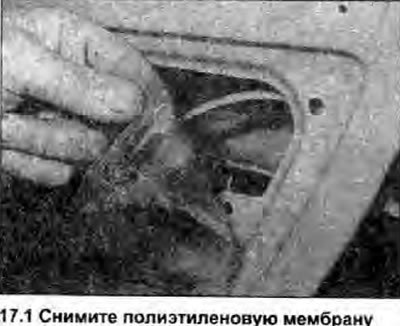

1. Откройте дверь, и полностью поднимите стекло. Снимите внутреннюю ручку привода дверного замка (см. ниже), панель отделки двери (Глава 22) и полиэтиленовую мембрану (фото). Снимите также пластмассовый щиток, если установлен.
2. Аккуратно отжимая шаровой шарнир, отсоедините тягу управляющего механизма замка.
3. Сдвиньте крепежную скобу замка к двери в сторону внешней ручки, затем снимите замок.
Внешняя ручка
4. Откройте дверь, и полностью поднимите стекло. Снимите внутреннюю ручку привода дверного замка (см. ниже), панель отделки двери (Глава 22) и полиэтиленовую мембрану.

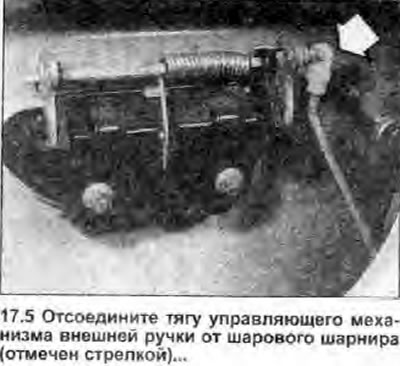

5. Аккуратно отжимая шаровой шарнир, отсоедините тягу управляющего механизма замка от внешней ручки (фото).

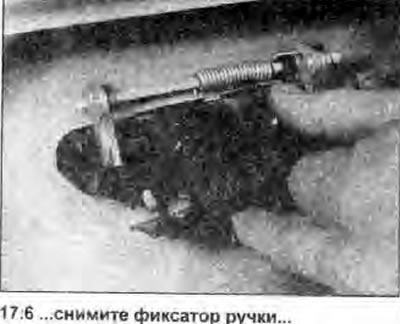

6. Открутите две крепежных гайки, и снимите фиксатор ручки (фото).

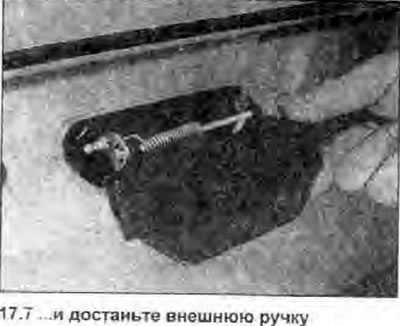

7. С наружной стороны двери достаньте внешнюю ручку (фото). Не повредите окраску.
Защелка и механизм управления
8. Откройте дверь, и полностью поднимите стекло. Снимите внутреннюю ручку привода дверного замка (см. ниже), кнопку блокировки замка (см. ниже), панель отделки двери (Глава 22) и полиэтиленовую мембрану.
9. Аккуратно отжимая шаровые шарниры, отсоедините тягу, соединяющую управляющий механизм защелки с внешней ручкой, и тягу, соединяющую управляющий механизм защелки с кнопкой блокировки замка.

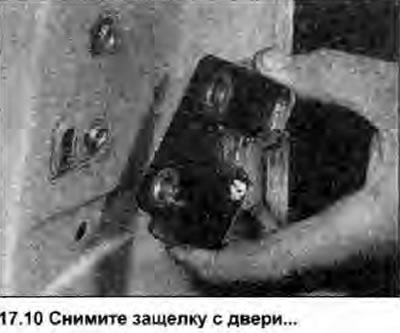

10. Открутите два винта, и снимите защелку с двери (фото).

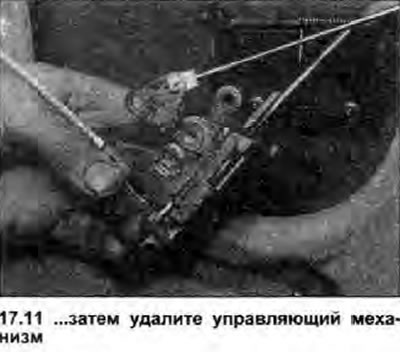

11. Аккуратно извлеките управляющий механизм защелки изнутри двери (фото).
Внутренняя ручка привода замка
12. Снимите карманы двери.
13. Осторожно отделите подлокотник от сборки внутренней ручки привода замка, открутите винты крепления сборки внутренней ручки привода замка к двери.

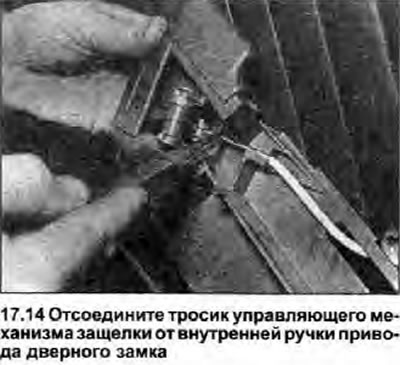

14. Отсоедините тросик привода защелки от внутренней ручки привода замка, и пропустите его через сборку внутренней ручки привода замка, запомнив как он пролегает (фото).
Кнопка блокировки замка
15. Открутите кнопку от верхней части тяги.
Блокирующий штырь

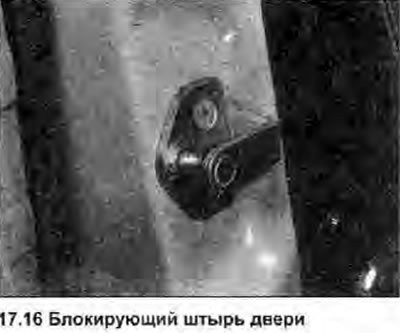

16. Откройте дверь и карандашом обрисуйте установочное положение блокирующего штыря, затем открутите два винта крепления (фото), и снимите блокирующий штырь.
Установка
Замок передней двери
17. Производите установку в обратном снятию порядке. Убедитесь, что шаровые шарниры надежно соединены вместе.
Внешняя ручка
18. Производите установку в обратном снятию порядке. Убедитесь, что шаровые шарниры надежно соединены вместе, и что ручка на двери установлена без перекоса.
Защелка
19. Производите установку в обратном снятию порядке. Убедитесь, что шаровые шарниры надежно соединены вместе.
Внутренняя ручка привода замка
20. Производите установку в обратном снятию порядке. Убедитесь, что тросик привода замка правильно проложен через ручку, не зажат и не перекручен.
Кнопка блокировки замка
21. Производите установку в обратном снятию порядке.
Блокирующий штырь
22. Совместите блокирующий штырь со сделанными перед снятием метками. Если устанавливаются новые компоненты, отцентрируйте блокирующий штырь по крепежным отверстиям, слегка зажмите винты, и проверьте установку двери относительно проема в кузове (см. ниже). В заключение надежно зажмите винты крепления блокирующего штыря.
23. Блокирующий штырь можно точно разместить только после правильной установки двери в проеме (Глава 16).
24. Закройте дверь и проверьте, чтобы она сидела на уплотнителе, без перекоса и зазоров, и не выступала относительно окружающих элементов кузова, и чтобы дверной замок надежно закрывался.
25. Если требуется откорректировать установку, откройте дверь и ослабьте винты крепления блокирующего штыря, затем отрегулируйте положение штыря.
26. Когда установка будет правильной, надежно зажмите винты крепления блокирующего штыря, и проверьте функционирование дверного замка.
