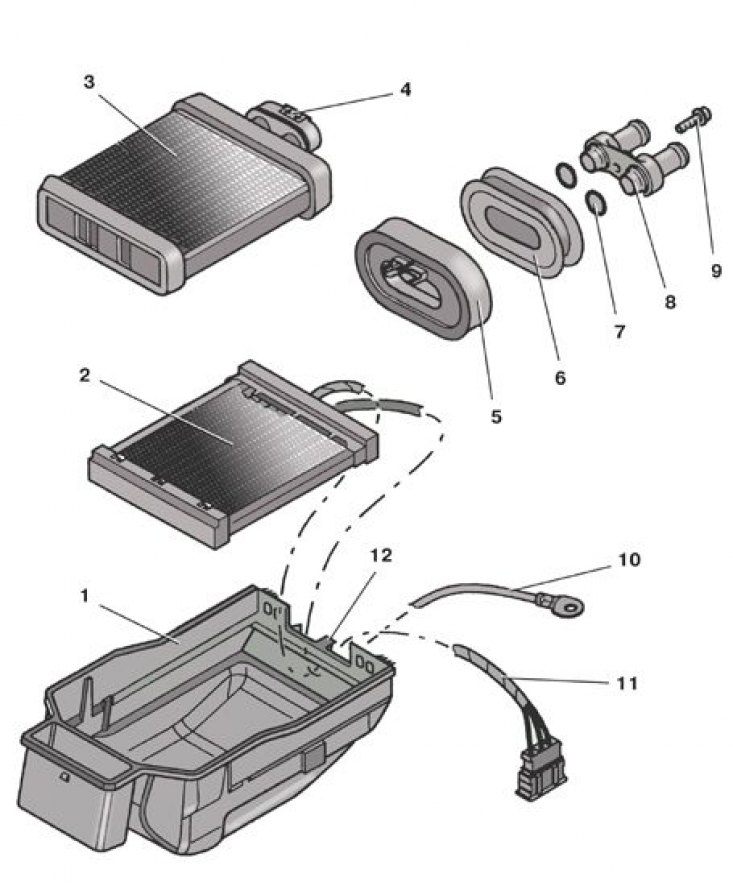

Радиатор отопителя
1 – кожух; 2 – электронагревательный элемент; 3 – радиатор отопителя; 4 – наклейка; 5 – уплотнитель отопителя в сборе; 6 – уплотнитель щита передка; 7 – уплотнительное кольцо; 8 – патрубок радиатора; 9 – болт; 10 – «массовый» провод; 11 – соединительная колодка; 12 – передний фиксатор кожуха

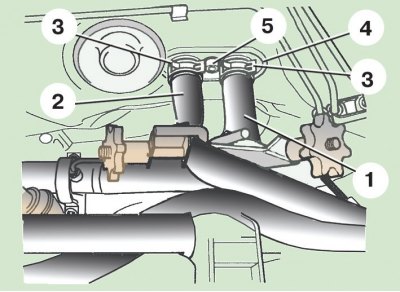

Подсоединение шлангов к радиатору отопителя
1 – отводящий шланг; 2 – подводящий шланг; 3 – хомут; 4 – патрубок радиатора; 5 – болт

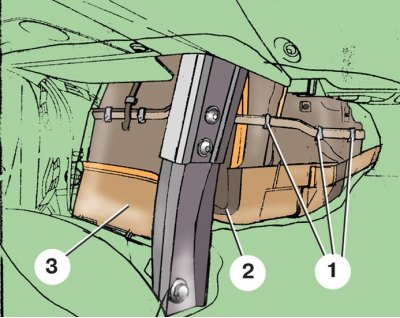

Снятие кожуха радиатора отопителя
1 – пружинные скобы; 2 – кожух; 3 – переходник нижнего воздуховода
На части моделей установлен электронагревательный элемент отопителя, который дополнительно подогревает воздух. Элемент включается блоком управления двигателем в зависимости от температуры окружающего воздуха и охлаждающей жидкости и нагрузки генератора при установленной ручке на панели управления отопителем на максимальный обогрев.
1. Отсоедините провод от клеммы «-» аккумуляторной батареи.
2. Снимите напольную консоль.
3. Слейте жидкость из системы охлаждения двигателя или пережмите отводящий 1 (см. рис. Подсоединение шлангов к радиатору отопителя) и подводящий 2 шланги радиатора отопителя (если радиатор отопителя снимается для замены, необходимо слить жидкость).
4. Со стороны моторного отсека промаркируйте положение патрубка 4 отопителя и отверните болт 5 его крепления. Выньте патрубок и вместе со шлангами отложите в сторону.
5. Заглушите отверстия в радиаторе 3 (см. рис. Радиатор отопителя) отопителя.
6. На моделях с электронагревательным элементом 2 отсоедините колодку 11 с проводами от жгута с левой стороны отопителя и «массовый» провод 10.
7. Снимите переходник 3 (см. рис. Снятие кожуха радиатора отопителя) нижнего воздуховода.
8. Снимите пружинные скобы 1 крепления кожуха радиатора отопителя с трех сторон.
9. Опустите и сдвиньте на себя кожух 2 радиатора отопителя, чтобы вывести из зацепления его передний фиксатор 12 (см. рис. Радиатор отопителя).
10. Выньте кожух 1 радиатора отопителя из-под панели приборов с правой стороны.
11. Выньте радиатор 3 отопителя из кожуха 1.
12. Замените порванные или потерявшие упругость уплотнительные кольца 7 патрубка.
13. Установите радиатор отопителя в обратном порядке. При этом обратите внимание, что наклейка 4 на нем, указывающая подводящее и отводящее направления, должна находиться сверху. Установите патрубок в соответствии с ранее сделанной маркировкой, плотно вставив его в уплотнитель 6 на щите передка.
14. Проверьте уровень и при необходимости долейте охлаждающую жидкость (при замене радиатора отопителя залейте новую жидкость в систему охлаждения двигателя).
Моменты затяжки болта крепления патрубков теплообменника – 20 Н·м.
