Рапид 1 (2012-2022)

Задние барабанные тормозные механизмы — внешний вид

Главная Rapid Рапид 1 (2012-2022) Шасси (ходовая часть) Тормозная система

0

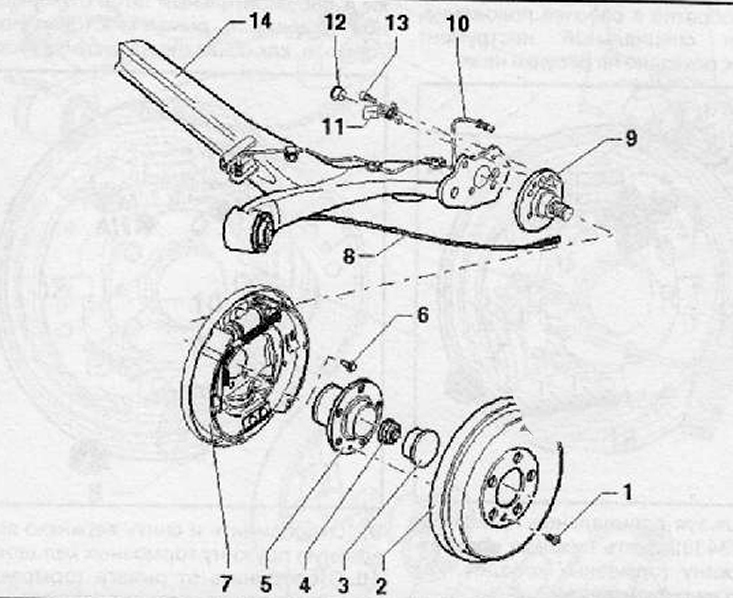

1. Винт крепления, 4 Нм
2. Тормозной барабан
3. Крышка
4. Самоконтрящаяся двенадцатигранная гайка крепления
5. Ступица заднего колеса в сборе с подшипником
6. Винт крепления
7. Тормозной щиток с тормозным механизмом в сборе
8. Трос стояночного тормоза
9. Цапфа заднего колеса
10. Патрубок гидропривода тормозов
11. Датчик частоты вращения заднего колеса
12. Заглушка
13. Винт крепления, момент затяжки 8 Нм
14. Балка задней подвески в сборе

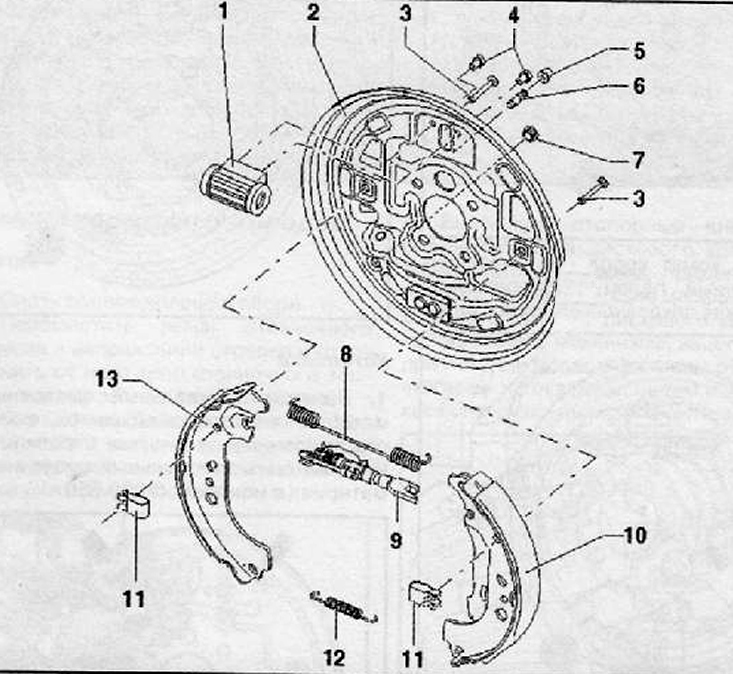

1. Рабочий тормозной цилиндр
2. Тормозной щиток
3. Установочный палец
4. Винт крепления, момент затяжки 10 Нм
5. Крышка сапуна для прокачки тормозов
6. Сапун для прокачки тормозов
7. Заглушка
8. Верхняя возвратная пружина тормозных колодок
9. Расширительный шток
10. Тормозная колодка с рычагом стояночного тормоза
11. Хомут крепления
12. Нижняя возвратная пружина тормозных колодок
13. Тормозная колодка
