Снятие
1. Снять переднее колесо.
Примечание.
- Пометить при извлечении те фрикционные накладки (внутренние, наружные), которые будут снова использоваться. Нужно их повторно смонтировать на одинаковом месте, иначе тормозное действие окажется неравномерным.
- При замене фрикционных накладок не отсоединять тормозной шланг от суппорта дискового колесного тормозного механизма.
2. Отсоединить разъем сигнализатора предельно допустимого износа тормозных накладок (если автомобиль им оборудован).

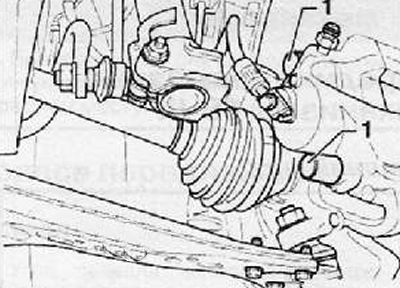

3. Снять заглушки (1), показанные на рисунке ниже.

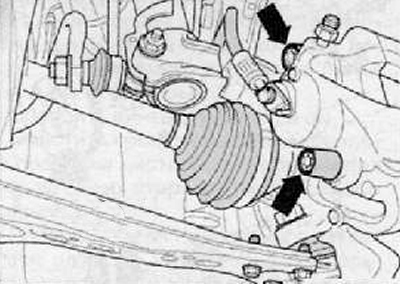

4. Выкрутить оба направляющих болта (стрелки) из суппорта дискового колесного тормозного механизма, как показано на рисунке ниже.

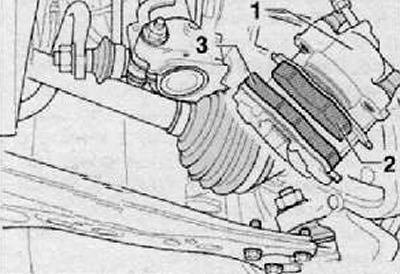

5. Снять суппорт дискового колесного тормозного механизма (1), подвесить его при помощи проволоки таким образом, чтобы он не оказывал своим весом никакой нагрузки на тормозной шланг.
6. Извлечь фрикционные накладки (2) и (3) из суппорта дискового колесного тормозного механизма, как показано на рисунке ниже.
Установка
Примечание.
- Прежде чем приступить к запрессовке поршня, следует удалить тормозную жидкость из расширительного бачка при помощи сосуда для удаления воздуха.
- Для очистки корпуса суппорта дискового колесного тормозного механизма следует пользоваться исключительно спиртом.
1. Очистить суппорт дискового колесного тормозного механизма.

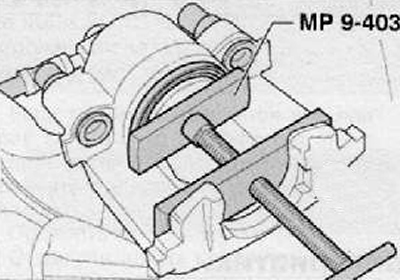

2. Вдавить поршень при помощи приспособления для установки поршня (MP9-403), как показано на рисунке ниже.

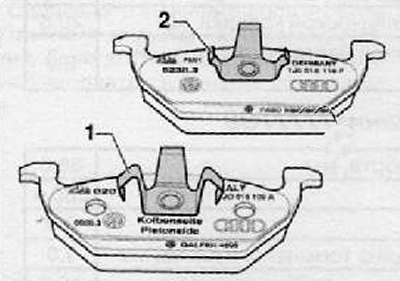

3. Установить внутреннюю фрикционную накладку (сторона поршня) (1) и внешнюю фрикционную накладку (2) пружинкой в суппорт дискового колесного тормозного механизма, как показано на рисунке ниже.
Внутренняя фрикционная накладка (сторона поршня) с большим зажимом с тремя лапками (1).
Внешняя фрикционная накладка с малым зажимом с тремя лапками (2) (выкрашен черным цветом).
Примечание. Не перепугать внутренние и наружные фрикционные накладки. Руководствоваться маркировкой.
4. Установить фрикционную накладку с черным зажимом и тремя лапками в корпус суппорта дискового колесного тормозного механизма.
5. Установить суппорт дискового колесного тормозного механизма сначала внизу.

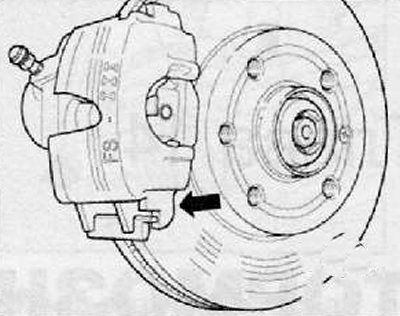

6. Установить суппорт дискового колесного тормозного механизма с фрикционными накладками на крышку подшипника ступицы колеса. Цапфа суппорта дискового колесного тормозного механизма (стрелка) должна находиться позади направляющей крышки подшипника ступицы колеса, как показано на рисунке ниже.

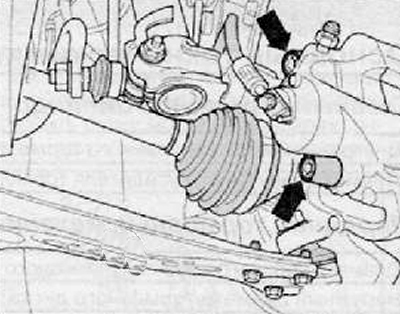

7. Навинтить суппорт дискового колесного тормозного механизма с обеими направляющими болтами (стрелка) на крышку подшипника ступицы колеса, как показано на рисунке ниже.
8. Соединить разъем сигнализатора предельно допустимого износа тормозных накладок (если автомобиль им оборудован).
9. Установить крышки направляющих цапф.
10. Установить колесо.
Примечание. После любой замены фрикционных накладок необходимо на месте стоящем автомобиле нажать на педаль тормоза, чтобы фрикционные накладки установились в рабочее положение.

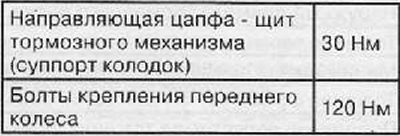

Моменты затяжки
