Разборка

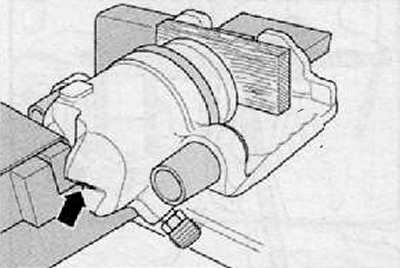

1. Выдавить сжатым воздухом поршень из суппорта дискового колесного тормозного механизма.
Примечание. Вложить в отверстие деревянную планку чтобы не повредить поршень.
![](https://www.skodabook.ru/img/rapid/1751.jpg)

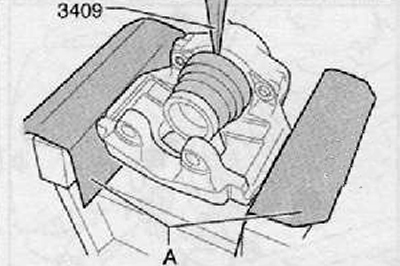

2. Отвести манжету пластмассовым клином (3409) от суппорта дискового колесного тормозного механизма.
![](https://www.skodabook.ru/img/rapid/1752.jpg)

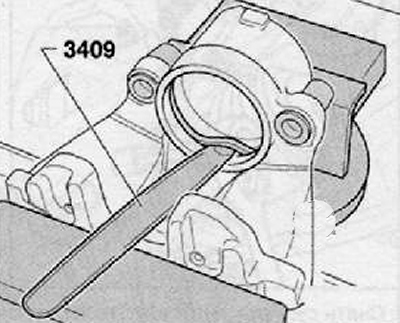

3. Извлечь уплотнительное кольцо, используя пластмассовый клин (3409).
Примечание. В ходе извлечения проследить за тем, чтобы не повредить зеркало цилиндра.
![](https://www.skodabook.ru/img/rapid/1753.jpg)
4. Очистить спиртом поршень и уплотнительное кольцо, осушить их.
Примечание. Прежде чем приступить к установке, нанести тонкий слой консистентной смазки, содержащей литий (G 052 150 А2) на поршень и уплотнительное кольцо.
5. Вложить уплотнительное кольцо в суппорт дискового колесного тормозного механизма.

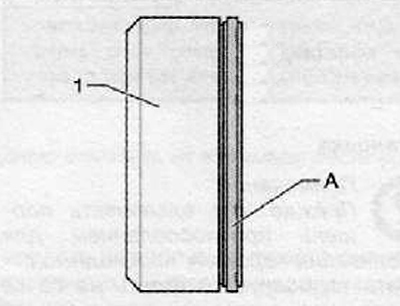

6. Надеть манжету (А) на монтажный инструмент (Т10146/6) (1).
![](https://www.skodabook.ru/img/rapid/1754.jpg)

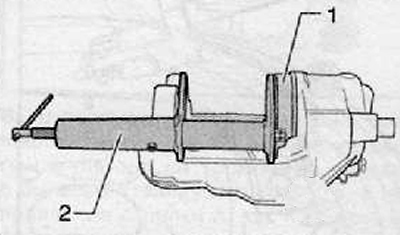

7. Напрессовать защитную манжету, используя монтажный инструмент (1) и приспособление для вдавливания поршней тормозных цилиндров (2), на суппорт дискового колесного тормозного механизма таким образом, чтобы она прилегала к суппорту дискового колесного тормозного механизма по всей окружности.
![](https://www.skodabook.ru/img/rapid/1755.jpg)

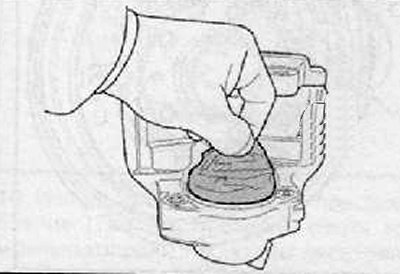

Примечание. Проверить правильность установки манжеты.
Внимание. Нельзя, чтобы была возможность оттянуть манжету рукой от суппорта дискового колесного тормозного механизма.
![](https://www.skodabook.ru/img/rapid/1756.jpg)

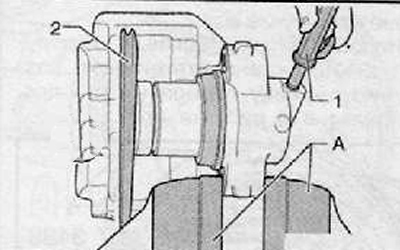

8. Надавить поршнем на манжету, застопорить его, используя пластмассовый клин (2), в этом положении.
![](https://www.skodabook.ru/img/rapid/1757.jpg)
9. Подвести у манжете воздух (не более, чем 0,3 МПа) (1) При этом манжета установится на поршень.

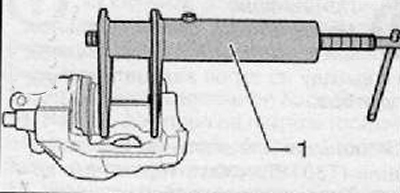

10. Вдавить поршень в суппорт дискового колесного тормозного механизма, при помощи специального приспособления (1).
Примечание. Наружная уплотняющая кромка манжеты при этом войдет в фиксированное положение в канавке поршня.
![](https://www.skodabook.ru/img/rapid/1758.jpg)
