Рапид 1 (2012-2022)

Установка усиленного зажима (двигатель 1.4 TSI)

Главная Rapid Рапид 1 (2012-2022) Силовой агрегат Система впуска и выпуска

0

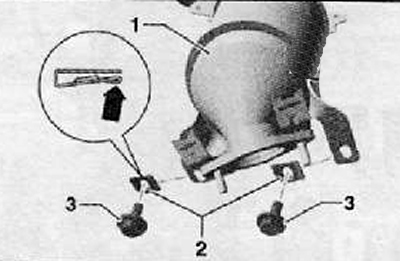

Установить усиленный зажим (2) на держатели катализатора (1), как показано на рисунке ниже.

«Кромка» (стрелка) должна находиться внизу.

Использовать новые винты крепления (3) с большей площадью соприкасания.

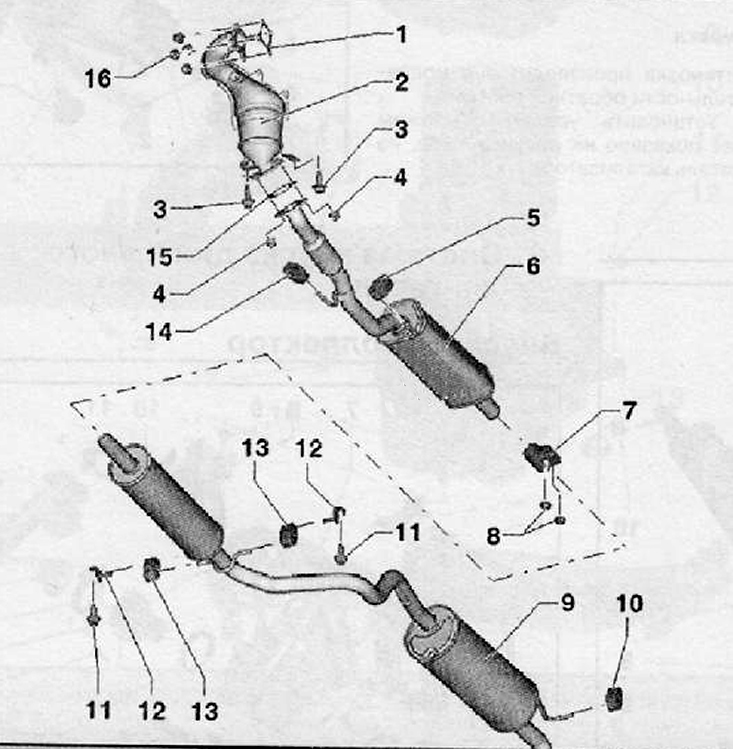

1. Прокладка
2. Каталитический нейтрализатор
3. Болт крепления, момент затяжки 23 Нм
4. Гайка крепления, момент затяжки 23 Нм
5. Подвесной кронштейн
6. Передняя секция выпускного патрубка
7. Соединительная муфта, момент затяжки 23 Нм
8. Гайки крепления, момент затяжки 23 Нм
9. Задняя секция выпускного патрубка
10. Подвесной кронштейн
11. Болт крепления, момент затяжки 23 Нм
12. Крепление подвесного кронштейна
13. Подвесной кронштейн
14. Подвесной кронштейн
15. Прокладка
16. Гайки крепления, момент затяжки 23 Нм
