Снятие
1. Снять верхнюю декоративную крышку двигателя.

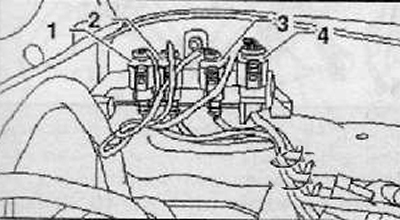

2. Отсоединить, описанные ниже разъемы жгутов электропроводки.
- (1): Разъединить разъем жгута электропроводки датчика 1 температуры отработавших газов -G235-.
- (2): Разъединить разъем жгута электропроводки датчика 3 температуры отработавших газов -G495-.
- (3): Разъединить разъем жгута электропроводки датчика 4 температуры отработавших газов -G648-.
- (4): Разъединить разъем жгута электропроводки лямбда-зонда -G39-, как показано на рисунке ниже.
![](https://www.skodabook.ru/img/rapid/1096.jpg)

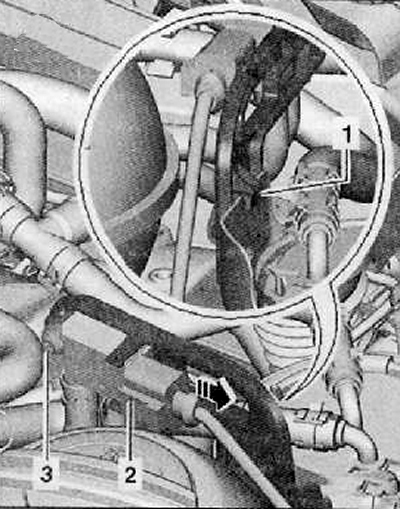

3. Отсоединить разъем жгута электропроводки на датчике разности давлений -G505- (2), как показано на рисунке ниже.
4. Выкрутить винт крепления (3) и извлечь датчик разности давлений -G505-, показанный на рисунке ниже.
5. Извлечь провода из держателей на двигателе и термоизоляционного покрытия фильтра частиц, в случае надобности устранить установленные кабельные зажимы.
6. Извлечь лямбда-зонд -G39- специальным гаечным ключом для лямбда-зонде.
7. Снять при помощи комплекта ключей (Т10395) датчик 3 температуры отработавших газов -G495-, показанный на рисунке ниже.
![](https://www.skodabook.ru/img/rapid/1097.jpg)

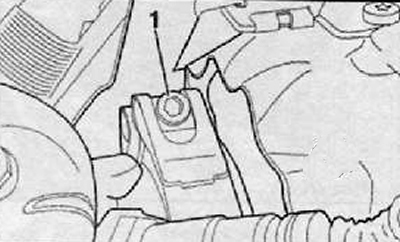

8. Извлечь скобу для крепления (1) между фильтром твердых частиц и турбонагнетателем, как показано на рисунке ниже.
![](https://www.skodabook.ru/img/rapid/1098.jpg)

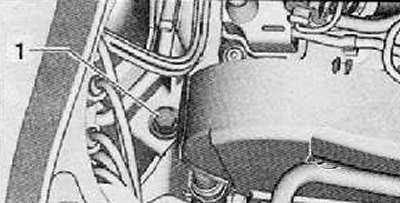

9. Выкрутить винт крепления (1), показанный на рисунке ниже.
10. Снять нижнее защитное покрытие моторного отсека.
![](https://www.skodabook.ru/img/rapid/1099.jpg)

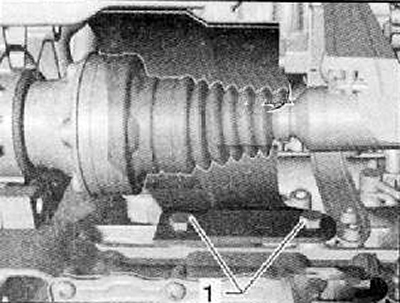

11. Выкрутить винты крепления (1) защитного кожуха правого приводного вала, если он установлен.
12. Установить подрамник передней подвески в сервисное положение (подробнее, см. соответствующий раздел в главе Ходовая часть).
![](https://www.skodabook.ru/img/rapid/1100.jpg)

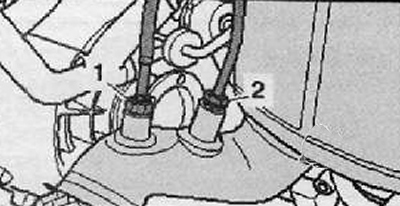

13. Выкрутить датчик 4 температуры отработавших газов -G648- (1) из выпускного трубопровода позади фильтра твердых частиц.
![](https://www.skodabook.ru/img/rapid/1101.jpg)

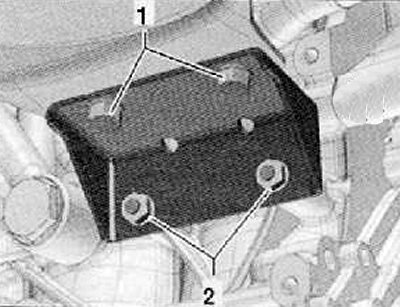

14. Выкрутить винты крепления (1) и гайки крепления (2), показанные на рисунке ниже.
15. Снять держатель фильтра твердых частиц.
Примечание.
- Для извлечения фильтра твердых частиц нужно содействие 2-го механика.
- Нельзя, чтобы соединительный элемент в передней части выпускного трубопровода располагался под углом, превышающим 10° — опасность повреждения.
![](https://www.skodabook.ru/img/rapid/1102.jpg)

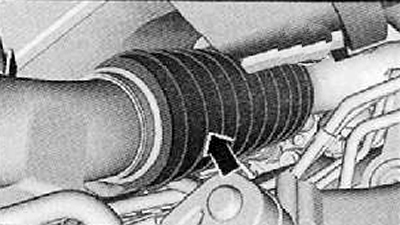

Примечание. Соединительный элемент следует защитить от чрезмерного натягивания транспортным устройством -Т10403- (стрелка), как показано на рисунке ниже.
![](https://www.skodabook.ru/img/rapid/1103.jpg)

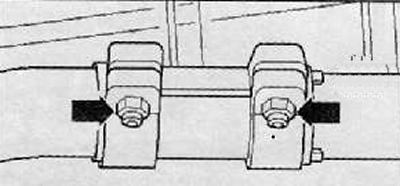

16. Отвернуть гайки крепления (стрелки) двойного хомута, после чего оттянуть его назад от передней части выпускного трубопровода.
17. Осторожно извлечь переднюю часть выпускного трубопровода с фильтром твердых частиц над ослабленным подрамником передней подвески вместе с датчиком разности давлений -G505-.
![](https://www.skodabook.ru/img/rapid/1104.jpg)

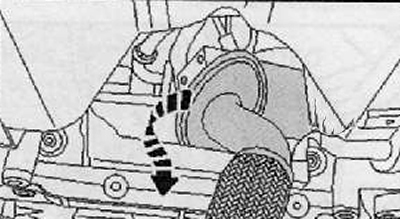

18. Фильтр частиц следует повернуть на 180° и удалить, как показано на рисунке ниже.
![](https://www.skodabook.ru/img/rapid/1105.jpg)
Установка
1. Установка производится в последовательности обратной снятию. Соблюдать, приведенные ниже условия.
Примечание.
- Прежде чем приступить к установке балки крепления подвески оси с картером рулевого механизма, следует проследить, чтобы уплотнение на картере рулевого механизма прилегло без складок к монтажной плите. Этим самым правильно уплотнится отверстие, ведущее в пространство для ног, в противном случае, может наблюдаться проникновение воды или шума.
- Заменить уплотнения, самоконтрящиеся гайки и скобу фильтра частиц. Все скобы для крепления кабелей, которые в ходе удаления ослаблялись, необходимо при обратной установке снова закрепить на одинаковом месте.

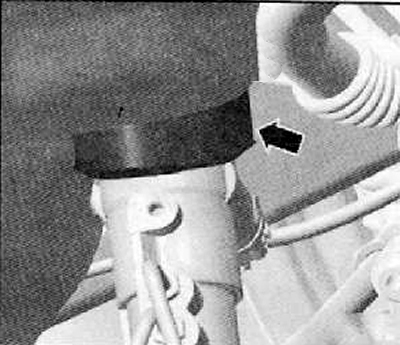

Соблюдать положение для сборки уплотнения (стрелка) (канавка управления).
![](https://www.skodabook.ru/img/rapid/1106.jpg)

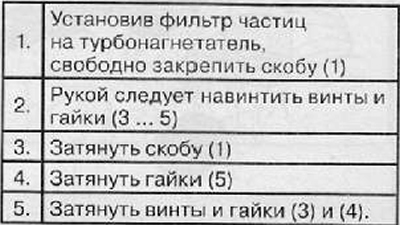

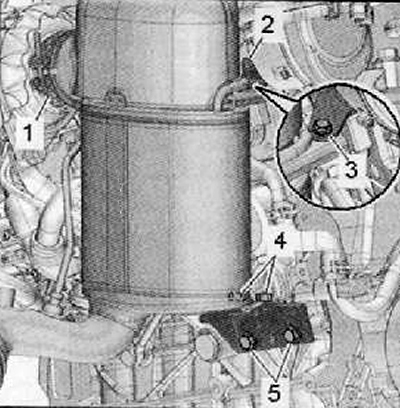

Соблюдать последовательность операций при установке фильтра частиц.
![]() | ![]() |
Собрать систему выпуска ОГ таким образом, чтобы она оказалась без внутренних напряжений.
