Указания по установке

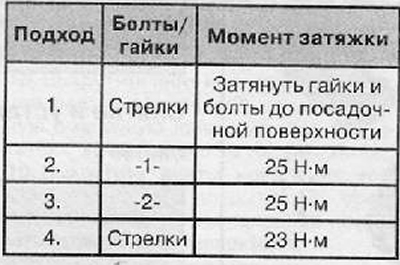

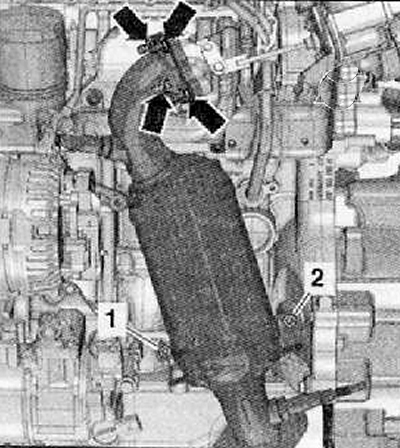

Затянуть гайки и болты крепления в четыре подхода, с моментом затяжки, приведенном в таблице ниже.
![]() | ![]() |
Снятие

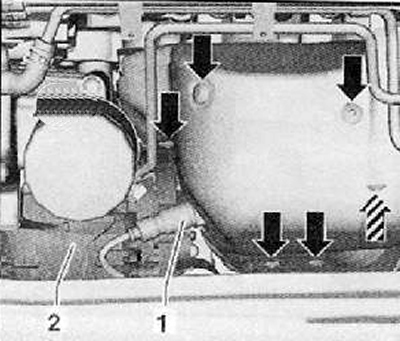

1. Выкрутить и извлечь, показанный на рисунке ниже, лямбда-зонд в сборе -G39- (1).
2. Выкрутить верхний винт крепления генератора переменного тока (2), отвести генератор по направлению вниз, как показано на рисунке ниже.
3. Выкрутить винты крепления (стрелки), снять термоизоляционное покрытие с турбонагнетателя, как показано на рисунке ниже.
![](https://www.skodabook.ru/img/rapid/1055.jpg)

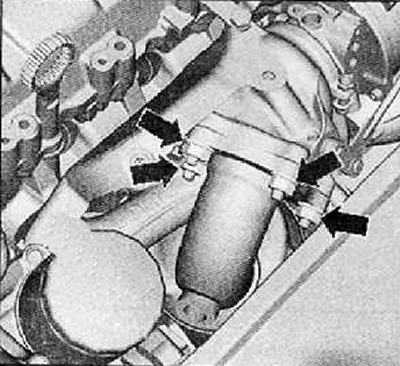

4. Отвернуть гайки крепления на корпусе турбонагнетателя (стрелки), как показано на рисунке ниже.
5. Снять нижнее защитное покрытие моторного отсека.
![](https://www.skodabook.ru/img/rapid/1056.jpg)

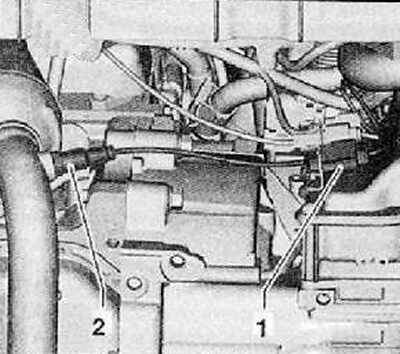

6. Отсоединить разъем жгута электропроводки (1), выкрутить и извлечь задний лямбда-зонд каталитического нейтрализатора отработавших газов -G130-, как показано на рисунке ниже.
![](https://www.skodabook.ru/img/rapid/1057.jpg)

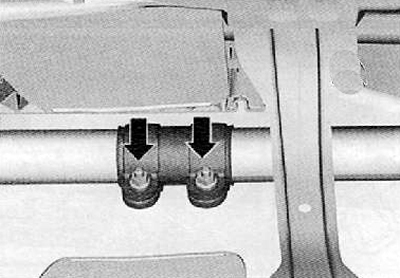

7. Отпустить гайки крепления (стрелки) на передней прижимной скобе, сдвинуть скобу на среднюю часть выпускного трубопровода.
Примечание.
- Нельзя, чтобы соединительный элемент в передней части выпускного трубопровода располагался под углом, превышающим 10° — опасность повреждения.
- Не сгибать соединительный элемент чрезмерно.
- Не повредить проволочную сетку соединительного элемента.
- Соединительный элемент следует защитить от чрезмерного натягивания транспортным устройством (Т10403).
![](https://www.skodabook.ru/img/rapid/1058.jpg)

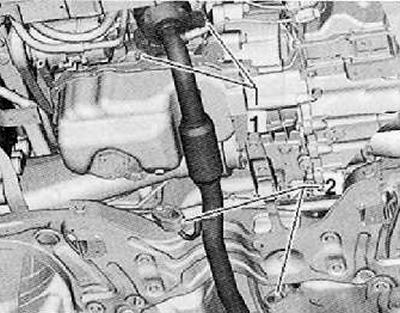

8. Выкрутить винты крепления (1) держателя катализатора отработавших газов, как показано на рисунке ниже.
9. Отсоединить выпускной трубопровод от подвесных кронштейнов (2) и удалить по направлению вниз.
![](https://www.skodabook.ru/img/rapid/1059.jpg)
Установка
1. Установка производится в последовательности обратной снятию.
