Снятие
Примечание: Для этой работы потребуется помощь другого человека.
1. Откройте дверь багажного отсека, и снимите полку у заднего стекла.
2. Снимите панель внутренней отделки (Глава 22) и полиэтиленовую мембрану.

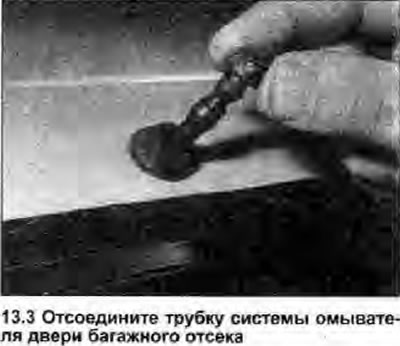

3. Где имеется, отсоедините трубку системы омывателя от верхнего края двери багажного отсека (фото), и закупорьте ее, чтобы предотвратить потерю воды.
4. На ранних моделях Хэтчбек, проводка к электрическому нагревателю в двери багажного отсека соединяется посредством одной или двух подпружиненных контактных пластин. Для таких моделей следующий пункт можно пропустить.

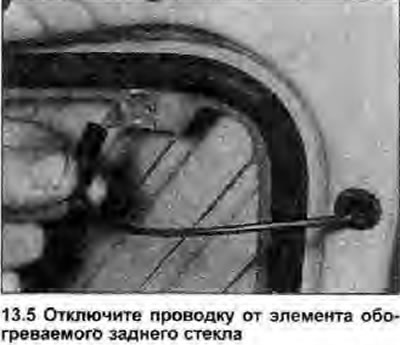

5. На моделях Универсал и более поздних моделях Хэтчбек, отключите проводку от элемента обогрева заднего стекла, мотора стеклоочистителя и огней двери багажного отсека, где имеется (фото). Привяжите прочные шнуры к концам отдельных жгутов проводов. Извлеките уплотнительные кольца и достаньте жгуты проводов, пока не появятся шнуры. Отвяжите жгуты, оставляя шнуры внутри двери.
6. На всех моделях, обрисуйте шарниры двери багажного отсека карандашом, и подложите толстую ткань под углы верхней части двери багажного отсека, чтобы защитить окраску.
7. Поддерживая дверь багажного отсека, снимите стойки (Глава 14).

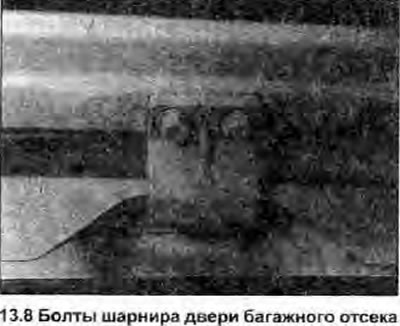

8. Открутите два болта, крепящие шарнир к двери багажного отсека (фото), затем снимите дверь.
Установка
9. Производите установку в обратном снятию порядке, уделяя внимание следующему.
- а) Если устанавливается прежняя дверь багажного отсека, совместите сделанный перед снятием метки; если устанавливается новая дверь, отцентрируйте шарниры относительно отверстий под болты. Сначала слегка зажмите болты, затем закройте дверь и убедитесь, что она правильно прилегает.
- b) Когда дверь будет правильно размещена (см. ниже), зажмите болты усилием затяжки, регламентированным Спецификациями.
Регулировка
10. Закройте дверь багажного отсека и проверьте, чтобы она равномерно по всем периметру прижималась к уплотнителю, и была отцентрирована относительно проема в кузове.
11. Если дверь установлена не правильно, откройте ее и ослабьте болты шарниров.
12. Отрегулируйте положение двери, чтобы между ней и проемом в кузове был ровный зазор, затем зажмите болты шарниров усилием затяжки, регламентированным Спецификациями.
13. Если требуется отрегулировать ударную пластину двери багажного отсека, руководствуйтесь Главой 15.
