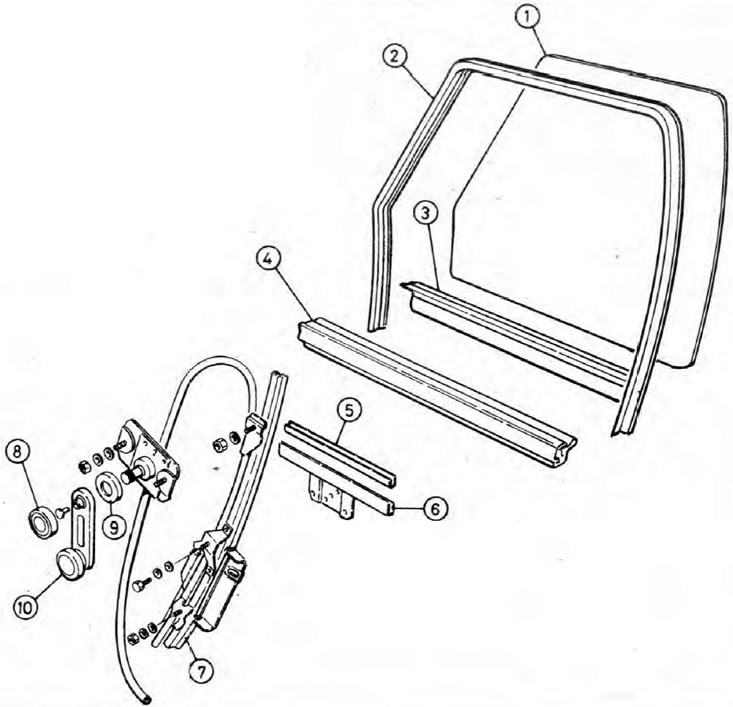

Рис. 11.5. Стекло двери и компоненты стеклоподъемника - показывают передняя, задняя подобна
1. Окно/стекло; 2. Уплотнитель; 3. Внешний уплотнитель; 4. Внутренний уплотнитель; 5. Уплотнитель канала стеклоподъемника; 6. Канал стеклоподъемника; 7. Механизм стеклоподъемника; 8. Облицовка; 9. Втулка; 10. Ручка стеклоподъемника.
Снятие
Стекло
1. Откройте дверь, и полностью поднимите стекло, затем снимите внутреннюю ручку привода дверного замка (Глава 17), панель отделки двери (Глава 22) и полиэтиленовую мембрану.
(Оригинал статьи доступен на Skodabook.ru)
2. Снимите внешний и внутренний уплотнители, затем стяните пластмассовую водоотводящую полоску.

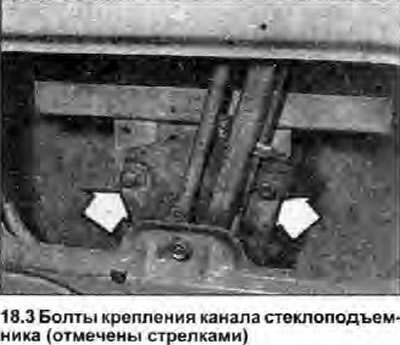

3. Прежде чем откручивать два болта крепления канал стеклоподъемника к стеклоподъемнику, опустите стекло в среднее положение и сделайте метки совмещения на канале и стеклоподъемнике (фото).

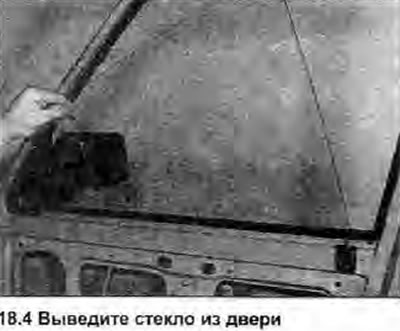

4. Выведите стекло из двери (фото).
Стеклоподъемник
5. Откройте дверь, и полностью поднимите стекло, затем снимите внутреннюю ручку привода дверного замка (Глава 17), панель отделки двери (Глава 22) и полиэтиленовую мембрану.
6. Прежде чем откручивать два болта крепления канал стеклоподъемника к стеклоподъемнику, опустите стекло в среднее положение и сделайте метки совмещения на канале и стеклоподъемнике.
7. Полностью поднимите стекло и закрепите его липкой лентой, затем снова опустите стеклоподъемник в среднее положение.

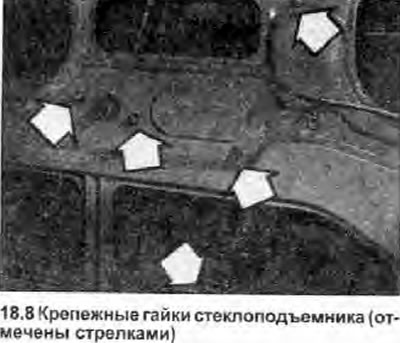

8. Открутите крепежные гайки (фото), и достаньте стеклоподъемник.
Установка
Стекло
9. Производите установку в обратном снятию порядке, нанесите немного смазки на механизм стеклоподъемника, совместите сделанные перед снятием метки и зажмите два болта. Убедитесь, что стекло движется легко и без рывков.
Стеклоподъемник
10. Производите установку в обратном снятию порядке, нанесите немного смазки на стеклоподъемник и установите его, слегка зажимая монтажные болты. Несколько раз поднимите и опустите стекло, чтобы проверить легкость хода. Если необходимо, ослабьте монтажные гайки и болты, и откорректируйте положение компонентов.
