Снятие
1. Снять заднее колесо в сборе.

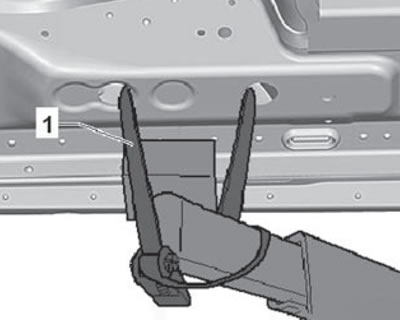

2. Используя специальные монтажные ленты «Т10038», зафиксировать автомобиль на опорах подъемника, как показано на рисунке ниже.
3. Снять подкрылок задней колесной арки (подробнее, см. соответствующий раздел в главе «Кузов»).
Модели с датчиком высоты

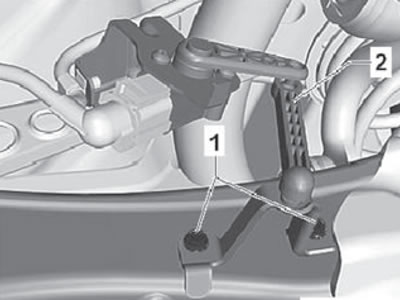

4. Выкрутить болты крепления (1), показанные на рисунке ниже.
5. Снять монтажный кронштейн заднего левого датчика высоты автомобиля (2), как показано на рисунке ниже.
Модели с адаптивной подвеской

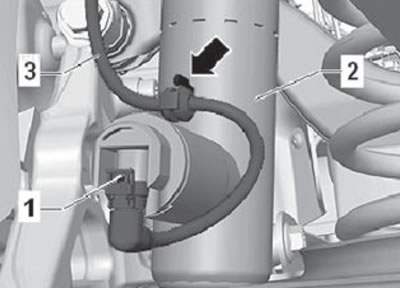

6. Отсоединить разъем жгута электропроводки (1) от амортизатора задней подвески (2), как показано на рисунке ниже.
7. Отсоединить жгут электропроводки (3) от амортизатора (2) (стрелка).
Продолжение для всех моделей
8. Установить специальный домкрат «VAG 1383/А» под нижний рычаг задней подвески и нагрузить его, чтобы сжался амортизатор.

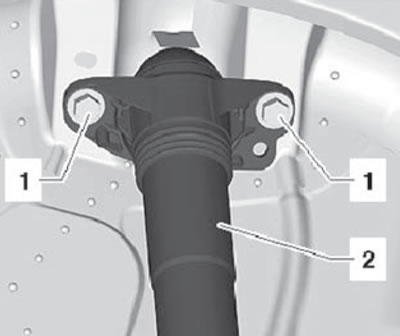

9. Выкрутить болты крепления (1) амортизатора к брызговику кузова (2), как показано на рисунке ниже.

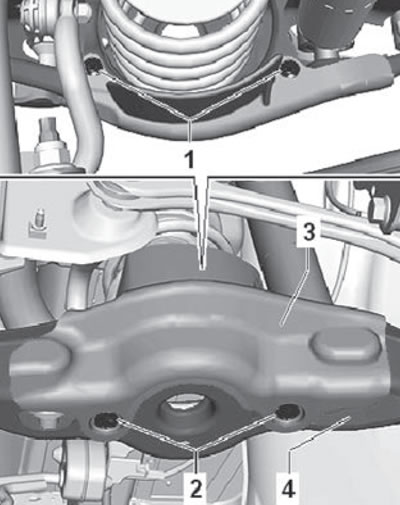

10. Высверлить заклепки (1), показанные на рисунке ниже.
11. Выкрутить винты крепления (2) защиты пружины (3).
12. Снять защиту от камней (3) с нижнего рычага задней подвески (4), как показано на рисунке ниже.

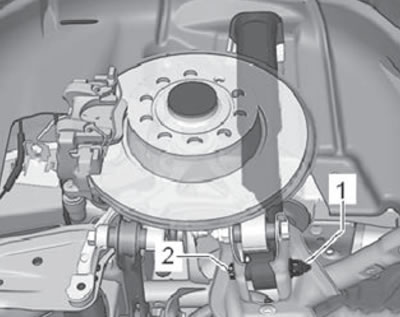

13. Отвернуть гайку крепления (1) и извлечь болт (2), показанный на рисунке ниже.
14. Снять амортизатор в сборе.
Установка
15. Установка производится в последовательности обратной снятию.
