Оглавление: Снятие ⬇ Установка ⬇
Снятие
1. Выключить зажигание и все потребители электричества. Затем извлечь ключ из замка зажигания.

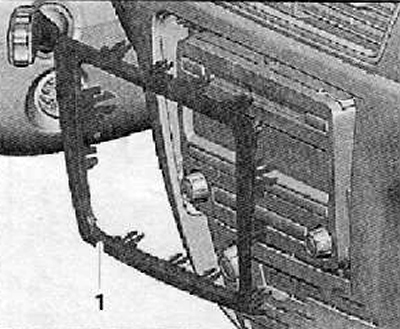

2. Аккуратно отсоединить от приборной панели и снять декоративную рам ку центральной панели управления (1), как показано на рисунке ниже.

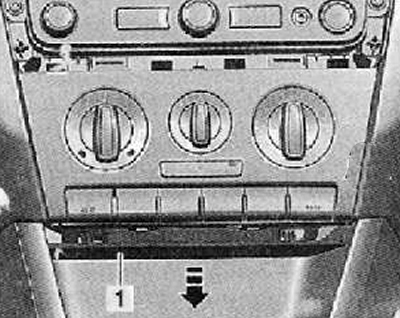

3. Используя специальный инструмент (3409), отсоединить и снять в направлении стрелки панель облицовки модуля управления (1), как показано на рисунке ниже.
4. Отсоединить от захватов и снять панель облицовки контроллеров управления системой отопления и вентиляции (1), как показано на рисунке ниже.

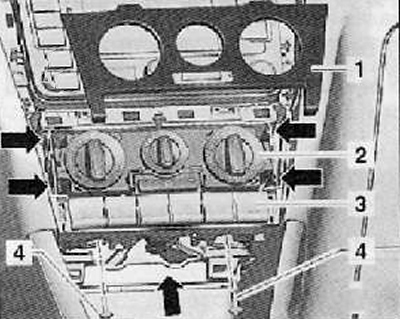

5. Выкрутить винты крепления (4), показанные на рисунке ниже Момент затяжки винтов крепления при установке 1.5 Нм.
6. Надавить изнутри и извлечь полоску выключателей (3), показанную на рисунке ниже.
7. Аккуратно отсоединить от захватов (стрелки) и, потянув на себя, извлечь модуль контроллеров системы отопления и вентиляции (2) из центральной панели, как показано на рисунке ниже.
8. Отсоединить гибкие валы от контроллера управления заслонками распределения воздуха и температуры воздуха.

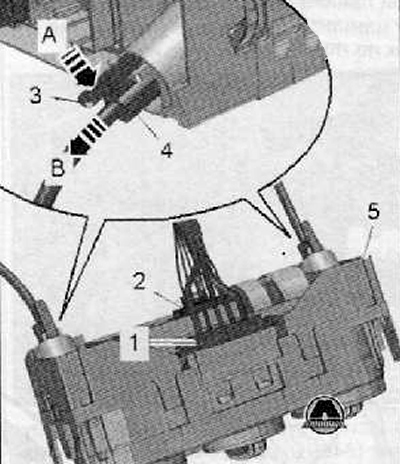

Для отсоединения гибких валов необходимо сжать пластиковые части на валах (3) (стрелка А) и потянув втулку (4), отсоединить их от контроллеров (стрелка В), как показано на рисунке ниже.
9. Отсоединить разъемы жгутов электропроводки (1) и (2), как показано на рисунке выше.
Установка
Установка производится в последовательности обратной снятию.
Примечание. Гибкие валы могут быть установлены только в одно положение.
