Модели, необорудованные системой кондиционирования воздуха
Сборка кожуха отопителя
1. В случае необходимости отдайте гайки крепления верхних опор стоек подвески и снимите с автомобиля стоечную распорку.
2. Действуя в соответствии с указаниями, приведенными в соответствующей Части Главы Система питания, выполните следующие процедуры:
- a) На бензиновых моделях 1.3 л SPFI снимите сборку воздухоочистителя;
- b) На бензиновых моделях 1.3 л MPFI отболтите и снимите с впускного трубопровода сборку корпуса дросселя. Отведите сборку в сторону, не отсоединяя трос акселератора, электропроводку и соединительные шланги;
- c) На бензиновых моделях 1.6 л снимите рукав впускного воздухозаборника;
- d) На дизельных моделях снимите верхнюю секцию впускного трубопровода.

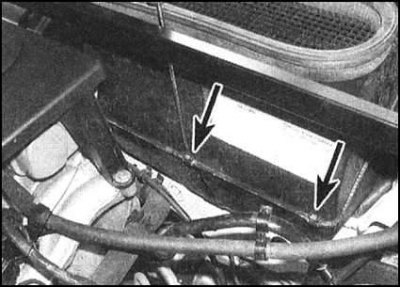

3. Отпустите фиксаторы крепления воздухозаборника к верхней части кожуха отопителя...

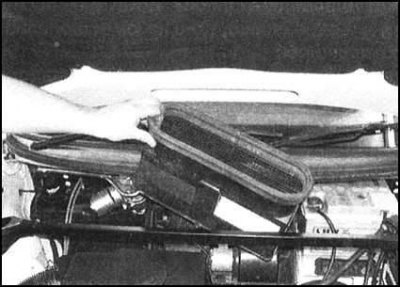

...извлеките воздухозаборник из двигательного отсека.
4. Снимите батарею (см. Главу Электрооборудование двигателя).
5. Снимите приборный щиток и прикуриватель (см. Главу Бортовое электрооборудование).
6. Отыщите и рассоедините электрический разъем панели управления системы отопления/вентиляции салона на левой стороне кожуха.
Примечание. Если доступ к разъему ограничен, его рассоединение может быть произведено после снятия кожуха.
7. Через отверстие под установку прикуривателя отпустите фиксатор крепления рукава подачи воздуха в ножной колодец к основанию кожуха отопителя.
8. В двигательном отсеке пережмите шланги отопительного тракта с целью минимизации потерь охлаждающей жидкости. Подложите под штуцеры теплообменника отопителя ветошь, затем отпустите хомуты и отсоедините оба шланга. Сразу же смойте пролитую охлаждающую жидкость водой. Кожух отопителя обложите ветошью.
9. Отдайте гайки крепления сборки кожуха отопителя к переборке двигательного отсека.
10. Попросите помощника удостовериться, что панель управления системой высвобождена из панели приборов, затем поднимите сборку кожуха с панелью управления и снимите ее с автомобиля,
...по мере обеспечения доступа отсоединив разъем электропроводки Уложите сборку штуцерами вверх с целью минимизации потерь охлаждающей жидкости.
11. Установка производится в обратном порядке. Особое внимание следует уделить следующим моментам:
- a) Перед установкой проверьте состояние переборочной прокладки, в случае необходимости произведите ее замену;
- b) Проследите за правильностью посадки сборки кожуха и надежностью крепления воздуховодов и патрубков, лишь после этого приступайте к затягиванию крепежных гаек;
- c) Проследите за надежностью крепления на штуцерах теплообменника соответствующих шлангов;
- d) В заключение долейте в систему охлаждения необходимое количество смеси требуемого состава.
Панель управления системы отопления/вентиляции салона
1. Снимите сборку кожуха отопителя с панелью управления.
2. Постарайтесь запомнить установочное положение каждого из приводных тросов (наконечники тросов имеют цветовую маркировку). Затем, при помощи плоскогубцев отпустите крепежные зажимы и отсоедините тросы от панели.
3. Отсоедините электропроводку от приводного мотора вентилятора отопителя, затем отделите панель от кожуха.
4. Сборка осуществляется в обратном порядке. Проследите за правильностью прокладки и надежностью крепления на своих штатных местах всех приводных тросов. Пере окончательной установкой сборки кожуха на автомобиль проверьте исправность функционирования переключателей управления.
Электромотор привода вентилятора - бензиновые модели
1. Отпустите крепежные и снимите воздухозаборник с кожуха отопителя.
 |  |
2. С целью обеспечения доступа снимите батарею.
3. Пройдитесь по электропроводке от электромотора правда вентилятора отопителя до разъема. Рассоедините разъем...
и высвободите из кожуха резиновую проходную втулку жгута, затем вытяните жгут из кожуха.
4. Выверните крепежные винты, отпустите фиксаторы и снимите сборку опорной пластины электромотора вентилятора с кожуха отопителя.
5. Высвобождая из фиксаторов, снимите крышки,
затем ослабьте винт
и отделите мотор от пластины.
6. Сборка производится в обратном порядке. В заключение не забудьте установить на место батарею и проверить свободу вращения крыльчатки вентилятора отопителя.
Электромотор привода вентилятора - дизельные модели
1. С целью обеспечения доступа снимите батарею.
2. Отпустите фиксаторы и снимите с кожуха отопителя воздухозаборник.
3. Рассоедините разъем электропроводки вентилятора.
4. Отдайте крепежные гайки и снимите сборку опорной пластины электромотора с кожуха отопителя.
5. С целью обеспечения доступа к мотору, отпустите фиксаторы и снимите крышки. Выверните стяжной болт и снимите мотор с опорной пластины.
6. Установка производится в обратном порядке. В заключение установите на место батарею и проверьте свободу вращения крыльчатки.
Резистор электромотора вентилятора отопителя - бензиновые модели
1. Резистор находится в двигательном отсеке и закреплен на правой стенке сборки кожуха отопителя. На моделях с левосторонним рулевым управлением для обеспечения доступа к резистору необходимо снять батарею.

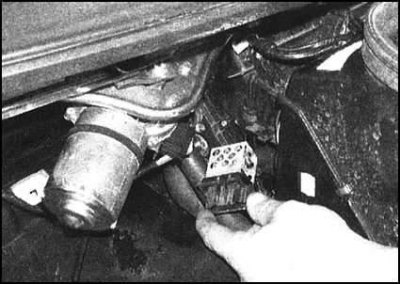

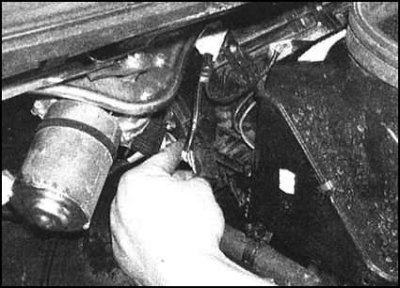

2. Рассоедините электрический разъем, затем высвободите резистор из фиксаторов и снимите его с кожуха.
 |  |
3. Установка производится в обратном порядке. Проследите за надежностью крепления резистора.
Резистор электромотора вентилятора отопителя - дизельные модели
1. Резистор находится в двигательном отсеке и закреплен на левой стенке сборки кожуха отопителя. Для обеспечения доступа к резистору необходимо снять батарею.
2. Рассоедините электрические разъемы. Постарайтесь запомнить порядок их подсоединения.
3. Выверните крепежные винты и снимите резистор с кожуха.
4. Установка производится в обратном порядке.
Теплообменник отопителя - бензиновые модели
1. Снимите кожух отопителя.
2. Выверните крепежный винт и извлеките теплообменник из кожуха.
Внимание! Постарайтесь не поранить пальцы об острые края пластин теплообменника!
3. Перед установкой проверьте состояние уплотнительной пенопластовой массы теплообменника. Аккуратно заведите сборку на свое штатное место в кожухе и прочно затяните крепежный винт. Затем установите на место кожух.
Теплообменник отопителя - дизельные модели
1. На моделях с левосторонним рулевым управлением снимите батарею.
2. На всех моделях в двигательном отсеке пережмите струбцинами шланги, идущие к теплообменнику отопителя. Подложите под штуцеры ветошь, затем отпустите хомуты и отсоедините оба шланга. Соберите следы пролитой жидкости, обложите ветошью кожух отопителя.
1 - Крепежная гайка; 2 - Приводной трос; 3 - Приводной трос; 4 - Направляющая троса; 5 - Исполнительный рычаг; 6 - Прижимной болт; 7 - Трос; 8 - Прижимной болт
3. Отпустите прижимные болты и отсоедините приводные тросы от тяги термостата теплообменника. Отпустите зажим и отсоедините оболочку верхнего троса, затем отдайте верхнюю и нижнюю крепежные гайки и снимите с кожуха исполнительный рычаг заслонки.
4. Аккуратно высвобождая из фиксаторов, снимите верхнюю часть крышки теплообменника с кожуха отопителя.
5. Осторожно извлеките теплообменник.
Внимание! Не порежьте пальцы об острые края пластин!
6. Установка производится в обратном порядке. Не забудьте проверить состояние уплотнительной массы.
Модели, оборудованные кондиционером воздуха
Предупреждение! Ни в коем случае не отсоединяйте рефрижераторные линии (см. Раздел Система кондиционирования воздуха - общая информация и меры предосторожности)!
Сборка кожуха отопителя с панелью управления
Выполнение процедур снятия и установки сборки следует поручить специалистам мастерской автосервиса ввиду необходимости отсоединения рефрижераторных трубок от расширительного клапана испарителя К/В.
Электромотор привода вентилятора отопителя
1. В двигательном отсеке снимите фиксаторы и снимите с кожуха отопителя термозащитный экран.
2. Отыщите и рассоедините разъем электропроводки мотора вентилятора в передней части кожуха. Протолкните резиновую проходную втулку внутрь кожуха.
3. Отсоедините вакуумный шланг от диафрагменной сборки впускной заслонки. Также отсоедините шток от тяги диафрагмы.
4. Выверните крепежные винты, отпустите хомуты и, высвобождая электропроводку, снимите воздухозаборник с верхней части кожуха отопителя.
5. Выверните крепежные винты и снимите сборку приводного электромотора.
6. Установка производится в обратном порядке. Проследите за правильностью посадки проходной втулки электропроводки. В. заключение проверьте исправность функционирования заслонки воздухозаборника.
Резистор электромотора вентилятора
1 Резистор расположен в двигательном отсеке на левой стенке кожуха отопителя. С целью обеспечения доступа к резистору снимите батарею.
2 Рассоедините электрический разъем, высвободите резистор из фиксаторов и снимите его с кожуха.
3 Установка производится в обратном порядке. Проследите за надежностью крепления резистора на кожухе.
Теплообменник отопителя
Выполнение процедур снятия и установки теплообменника следует поручить специалистам автосервиса ввиду необходимости отсоединения рефрижераторных линий от расширительного клапана испарителя (см. Раздел Система кондиционирования воздуха - общая информация и меры предосторожности).
