Снятие
Включите стеклоочистители и остановите их в парковочном положении. Отсоедините отрицательный провод от батареи. (см. предупреждение в Разделе Общая информация и меры предосторожности).
Приводной электромотор

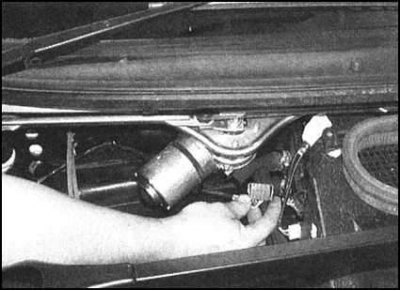

1. Отсоедините от приводного мотора электропроводку.

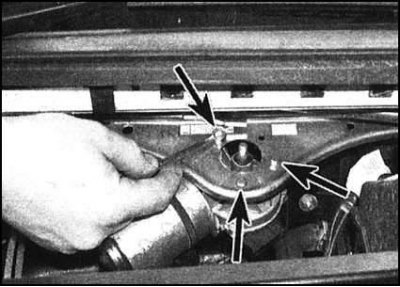

2. Отдайте гайку крепления кривошипа приводной тяги, снимите шайбу, затем отсоедините кривошип от шпинделя электромотора.
 |
 |

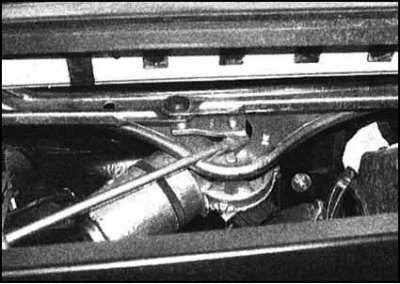

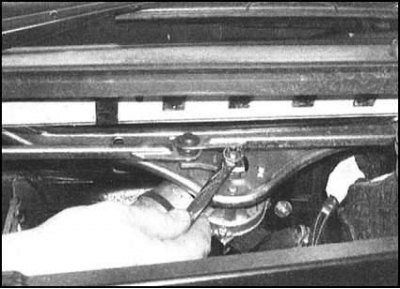

3. Выверните крепежные болты и снимите сборку электромотора с автомобиля.
 |
 |

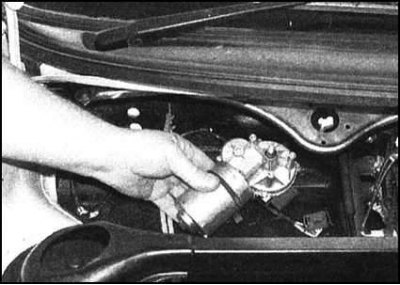

Сборка электромотора с приводными тягами
5. Снимите рычаги стеклоочистителей (см. Раздел Снятие и установка рычагов стеклоочистителей).
6. Отсоедините от приводного мотора электропроводку.

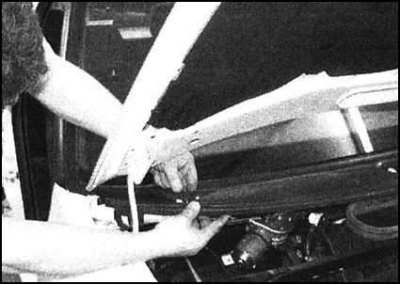

7. Отдайте пластмассовую гайку и отпустите фиксаторы крепления панели обтекателя . Отделите панель обтекателя от основания ветрового стекла и отведите его в сторону от тяг привода стеклоочистителей.
 |
 |

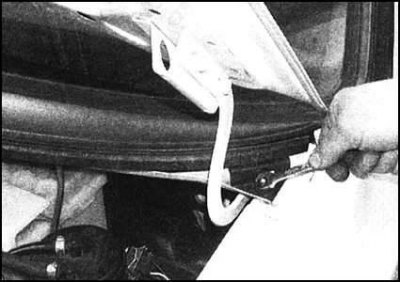

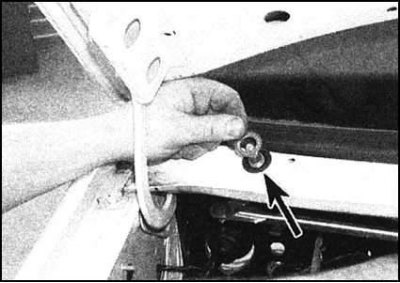

8. Снимите защитные колпачки со шпинделей крепления обоих рычагов, затем отдайте гайки и снимите плоские и уплотнительные шайбы.
 |
 |

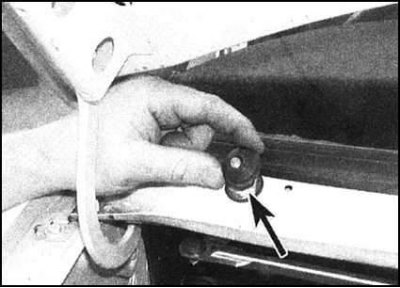

9. Снимите сборку привода со своего штатного места и уберите с автомобиля, запоминая установочное положение на опорах сборки различного рода шайб и дистанционных втулок.
Примечание. На моделях с левосторонним рулевым управлением, возможно, придется отпустить фиксаторы и снять верхнюю секцию кожуха отопителя с целью обеспечения достаточного рабочего пространства.
 |
 |

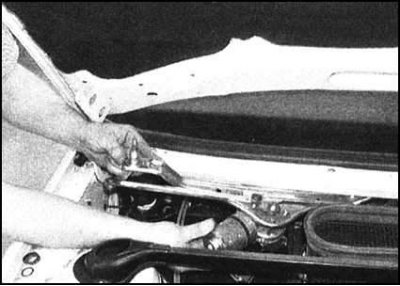

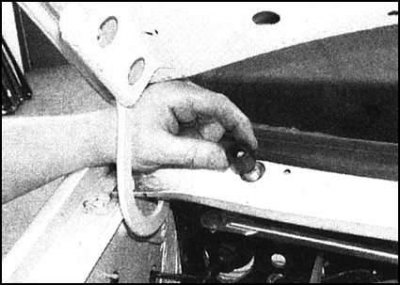

Установка
Приводной электромотор
1. При установке нового мотора предварительно подключите его к электропроводке, либо непосредственно к батарее с целью приведения в парковочное положение.
2. Заведите мотор на свое штатное место и прочно затяните крепежные болты.
3. Удостоверьтесь в правильности положения рычагов обоих стеклоочистителей (они должны находиться в парковочном положении), затем наденьте на шпиндель мотора кривошип приводной тяги. Установите шайбу, затем наверните крепежную гайку и затяните ее с требуемым усилием.
4. Подсоедините к мотору электропроводку, затем подключите батарею.
Сборка электромотора с приводными тягами
Установка производится в порядке, обратном порядку демонтажа. Проследите за правильностью размещения шайб и дистанционных втулок. Затяните с требуемым усилием гайки крепления рычагов.
