Примечание.
- Необходимые специальные приспособления, контрольные и измерительные приборы, а также вспомогательные средства:
- Устройство для проверки системы охлаждения «V.A.G 1274».
- Переходник (адаптер) прибора для проверки системы охлаждения «V.A.G 1274/8».
- Переходник (адаптер) прибора для проверки системы охлаждения «V.A.G 1274/9».
Примечание. Перед началом проверки прогреть двигатель до нормальной рабочей температуры.
Внимание. При открытии уравнительного бака может иметь место утечка горячего пара. Во избежание ранения глаз и ожогов необходимо пользоваться защитными очками и защитной спецодеждой. Закрыв пробку тряпкой, осторожно открыть ее.
1. Открыть расширительный бачок.

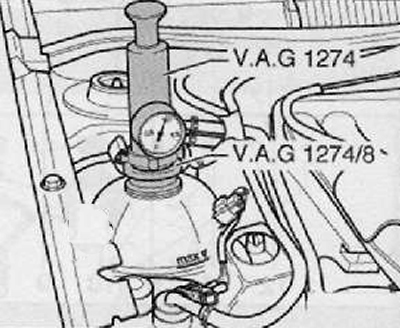

2. Установить испытательный прибор для проверки системы охлаждения «V.A.G 1274» с переходником «V.A.G 1274/8» на расширительный бачок, как показано на рисунке ниже.
3. Ручным насосом на испытательном приборе создать избыточное давление ок. 0,1 МПа (1,0 бар).
Если значение давления падает
4. Обнаружить негерметичное место и устранить неисправность.
Контроль предохранительного клапана в крышке

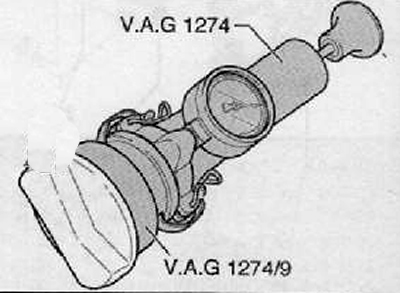

1. Установить испытательный прибор для проверки системы охлаждения «V.A.G 1274» с приставкой «V.A.G 1274/9» на пробку.
2. Покачать ручным насосом. При наличии избыточного давления 0,14-0,16 МПа (1,4-1,6 бар) предохранительный клапан должен открыться.
Предохранительный клапан открывается слишком рано или слишком поздно
3. Заменить крышку.
