Примечание: См. Предупреждения, данные в Главе 1 этого Раздела, прежде чем приступать к работе.
Проверка исправности
Термовыкпючатель вентилятора
1. Выполните экспресс-проверку исправности выключателя (см. предыдущую Главу). Если выключатель подлежит замене или более тщательной проверке, его необходимо снять.
2. Чтобы выполнить исчерпывающую проверку исправности выключателя, подсоедините к нему двумя запасными проводами мультиметр (переключенный в режим измерения сопротивления) или тестовую цепь, состоящую из батарейки и лампы на 12 В. Подвесьте выключатель на куске шпагата в емкости с водой и нагрейте воду. Измерьте температуру воды с помощью термометра. Не позволяйте выключателю и термометру касаться стенок емкости.
3. Контакты выключателя должны замкнуться (то есть, лампа должна загореться или прибор должен показать наличие электропроводности), когда вода нагреется до рабочей температуры вентилятора (указана в Спецификациях). Прекратите нагревать воду и дайте ей остыть; контакты выключателя должны разомкнуться при указанной в Спецификациях температуре отключения вентилятора.
4. Если работа выключателя заметно отличается от описанного или если он вообще не работает, замените его.
Датчик указателя температуры охлаждающей жидкости
5. Постоянное напряжение на указатель температуры охлаждающей жидкости, установленный в щитке приборов, подается от питающего провода приборной панели, заземляющая часть его цепи управляется датчиком.
6. Датчик завинчен в кожух термостата. Он содержит терморезистор - элемент, чье электрическое сопротивление уменьшается по определенной схеме при его нагревании. Таким образом, пока двигатель не прогрет, сопротивление датчика высоко, соответственно сил электрического тока, идущего через стрелочный указатель, невелика и стрелка прибора указывает на «холодный» сектор шкалы. Если компонент неисправен, его необходимо заменить.
7. Если стрелочный указатель температуры вышел из строя, проверьте сначала другие приборы; если они не работают вообще, проверьте питающий провод приборной панели. Если неисправен только указатель температуры, проверьте его исправность следующим образом.
8. Если стрелка указателя остается в «холодном» секторе шкалы, отключите провод датчика и прикоснитесь им к головке блока цилиндров, чтобы заземлить. Если стрелка при этом отклонится (зажигание включено), датчик неисправен и должен быть заменен. Если стрелка останется неподвижной, снимите щиток приборов (см. Раздел 12) и проверьте электропроводность провода, идущего между стрелочным указателем температуры и датчиком, а также подачу питания к стрелочному указателю. Если цепь исправна, а стрелочный указатель все еще не работает, поврежден сам указатель и его необходимо заменить.
9. Если стрелка указателя все время остается в «горячем» секторе шкалы, отключите провод датчика. Если стрелка при этом вернется в «холодный» сектор шкалы (зажигание включено), датчик неисправен и должен быть заменен. Если стрелка не двигается, проверьте оставшуюся часть цепи как описано выше.
Снятие
Термовыкпючатель вентилятора
10. Подождите, пока двигатель и радиатор остынут, затем слейте жидкость из системы охлаждения до уровня выключателя (см. Раздел 1). В качестве альтернативы, открутите крышку наливной горловины расширительного бачка, чтобы сбросить остаточное давление, и подготовьте подходящую пробку, которой можно заткнуть отверстие под выключатель, пока тот будет снят. Если используется последний метод, следите за тем, чтобы не повредить радиатор, и не используйте для изготовления пробки крошащийся материал - это приведет к проникновению в радиатор инородных частиц.
11. Отсоедините от аккумулятора отрицательный провод.

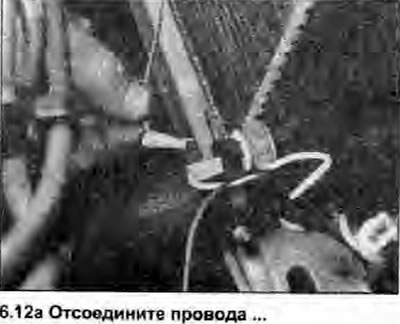

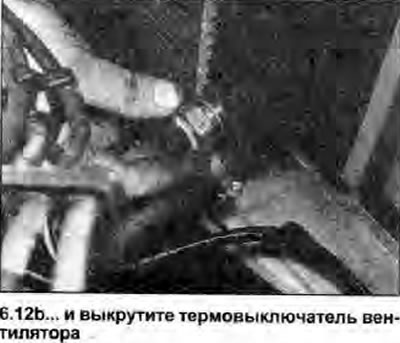

12. Отключите от выключателя соединители электропроводки, открутите выключатель и извлеките его из радиатора (см. фото).
 |  |
Датчик указателя температуры охлаждающей жидкости
13. Подготовьтесь к снятию компонента как описано в пункте 10.
14. Отсоедините от аккумулятора отрицательный провод.
15. Отключите электропроводку датчика и выкрутите блок из кожуха термостата.
Установка
Термовыключатель вентилятора
16. При установке, замените кольцевое уплотнение, если оно изношен или деформировано (сжато). Аккуратно очистите место установки выключателя в радиаторе, затем втолкните туда кольцевое уплотнение и выключатель. Установите блокирующее кольцо и поверните его, чтобы зажать нежно. Подсоедините провода к выключателю и аккумулятору, затем заполните систему охлаждения или проверьте уровень охлаждающей жидкости, если использовали пробку (Раздел 1),
Датчик указателя температуры охлаждающей жидкости
17. При установке, нанесите на резьбу датчика подходящий герметик. Подсоедините провода к датчику и аккумулятору, затем заполните систему охлаждения или проверьте уровень охлаждающей жидкости, если использовали пробку (см. Раздел 1).
