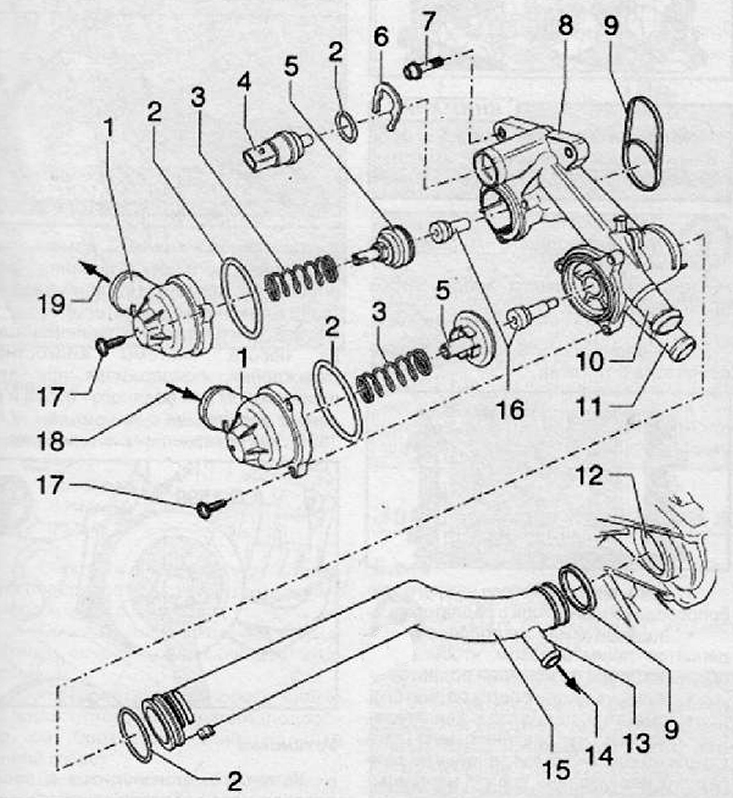

1. Соединительные штуцеры
2. Уплотнительное кольцо
3. Прижимная пружина
4. Датчик температуры охлаждающей жидкости
5. Золотниковый клапан
6. Стопорный зажим
7. Винт крепления, момент затяжки при установке 10 Нм
8. Корпус термостата
9. Уплотнительное кольцо
10. К теплообменнику
11. От теплообменника
12. Корпус водяного насоса и блок цилиндров
13. Соединительный штуцер
14. К нижней компенсационной емкости
15. Водяной патрубок
16. Термостат
17. Винт крепления, момент затяжки при установке 5 Нм
18. От нижней части радиатора системы охлаждения
19. К верхней части радиатора
