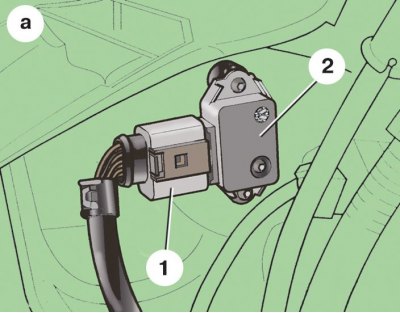

Датчик температуры воздуха, поступающего в двигатель 1,4 л, 55 и 74 кВт
1 – соединительная колодка; 2 – датчик температуры воздуха

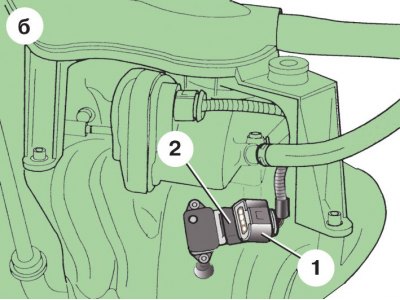

Датчик температуры воздуха, поступающего в двигатель 1,0 л, 37 кВт и 1,4 л, 50 кВт
1 – соединительная колодка; 2 – датчик температуры воздуха

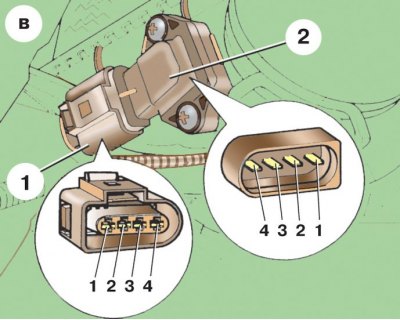

Датчик температуры воздуха, поступающего в двигатель 1,9 л, 74 кВт
1 – соединительная колодка; 2 – датчик температуры воздуха

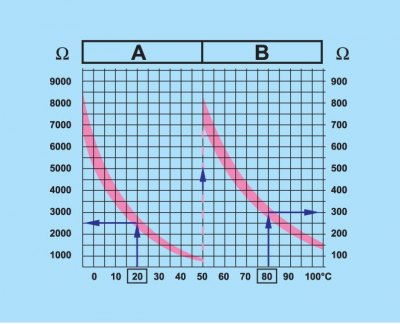

График зависимости сопротивления датчика температуры воздуха поступающего в двигатель от температуры датчика
Датчик температуры воздуха, поступающего в бензиновый двигатель, объединен в одном корпусе с датчиком давления воздуха во впускной трубе двигателя. Оба датчика представляют собой неразборную конструкцию и заменяются вместе.
1. Отсоедините провод от клеммы аккумуляторной батареи.
2. У бензиновых двигателей снимите верхний кожух двигателя (см. подраздел 2.1).
3. У автомобилей с дизельными двигателями снимите правую фару (см. подраздел 10.8).
4. Отсоедините колодку 1 (см. рис. Датчик температуры воздуха, поступающего в двигатель 1,4 л, 55 и 74 кВт, рис. Датчик температуры воздуха, поступающего в двигатель 1,0 л, 37 кВт и 1,4 л, 50 кВт и рис. Датчик температуры воздуха, поступающего в двигатель 1,9 л, 74 кВт) с проводами от датчика 2 температуры воздуха.
5. Снимите датчик температуры и, подсоединив к контактам 1 и 2 датчика омметр, измерьте сопротивление датчика.
6. Нагрейте датчик примерно до 80°C, например горячим воздухом, и снова измерьте его сопротивление.
7. Сравните полученные результаты для бензиновых двигателей с графиком на рис. График зависимости сопротивления датчика температуры воздуха поступающего в двигатель от температуры датчика, для дизельных - на рис. График зависимости сопротивления датчика температуры охлаждающей жидкости от температуры датчика. Например, для бензиновых двигателей сопротивление датчика при температуре 20°C составляет 2,3-2,6 кОм, а при температуре 80°C - 290-330 Ом. Для дизельных двигателей сопротивление датчика при температуре 30°C равно 1,5-2,0 кОм, а при температуре 80°C - 275-375 Ом. Если измеренное сопротивление не соответствует указанному, замените датчик.
