Снятие
1. Снять звукоизоляционное покрытие.

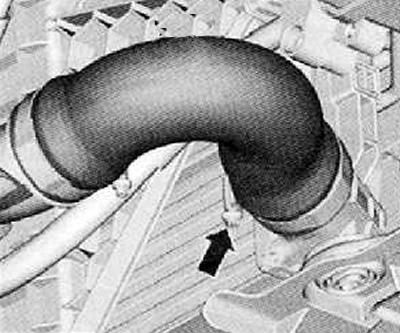

2. Отпустить хомут крепления и отсоединить правый нагнетательный воздушный патрубок от промежуточного охладителя воздуха, как показано на рисунке ниже.

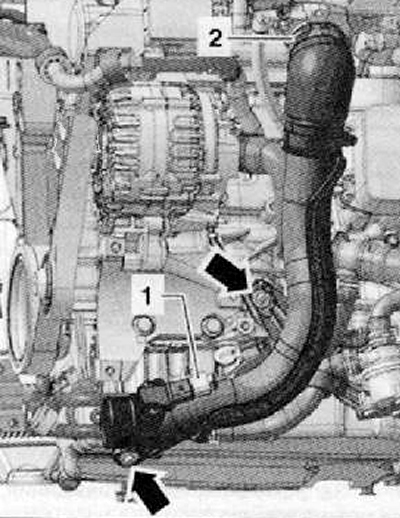

3. Выкрутить винты крепления (стрелки), показанные на рисунке ниже.
4. Отсоединить разъем жгута электропроводки (1) от датчика давления нагнетаемого воздуха вместе с датчиком температуры впускного воздуха, как показано на рисунке ниже.
5. Отпустить хомут крепления (2), показанный на рисунке ниже, после чего потянуть и отсоединить воздушный нагнетательный патрубок системы впуска двигателя.
Примечание. При отсоединении насос рециркуляции охлаждающей жидкости возможно вытекание охлаждающей жидкости, ввиду этого, перед отсоединением необходимо подложить под насос чистую ветошь.

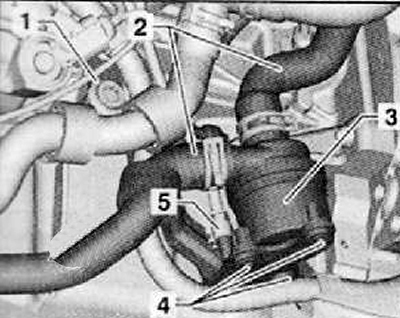

6. Отсоединить от насоса рециркуляции водяные шланги (2) вместе с хомутами крепления, как показано на рисунке ниже.
7. Отсоединить разъем жгута электропроводки (5), показанный на рисунке ниже.
8. При необходимости, отсоединить направляющую жгута электропроводки от держателя насоса.
9. Выкрутить винты крепления (4), показанные на рисунке ниже, после чего снять насос рециркуляции (3).
Установка
Установка производится в последовательности обратной снятию.
Примечание.
- Исключит попадание нефтепродуктов на патрубки и шланги системы впуска.
- Зафиксировать все шланги и патрубки используя новые фиксаторы и хомуты крепления.
Проверить уровень охлаждающей жидкости в системе, при необходимости долить до требуемого уровня (подробнее, см. соответствующий раздел в данной главе).
