1. Затягивать и ослаблять винты шагами накрест.

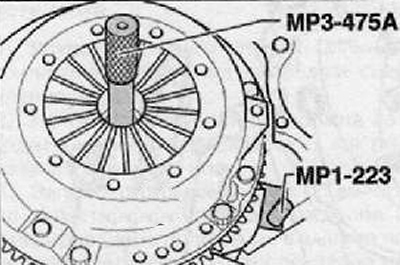

2. При удалении и установке следует применять стопорный инструмент (МР1-223 (3067)).
Примечание.
- Прежде чем надеть винты, необходимо, чтобы набегающая поверхность диска сцепления и фрикционная накладка нажимного диска полностью прилегали к маховику.
- Винты следует затягивать накрест, чтобы не повредить центрирующие отверстия и центрирующие штифты маховика.

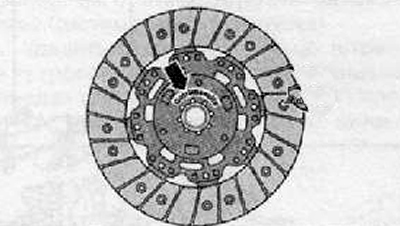

Положение для сборки в сочетании с двухдисковым маховиком
Надпись "Getriebeseite" (стрелка) направлена в сторону коробки передач, как показано на рисунке ниже.

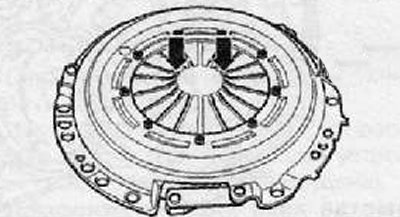

Проверка конца диафрагменных пружин
Допускаемый износ — до половины толщины пружин.
[Оригинал смотрите на сайте skodabook.ru]

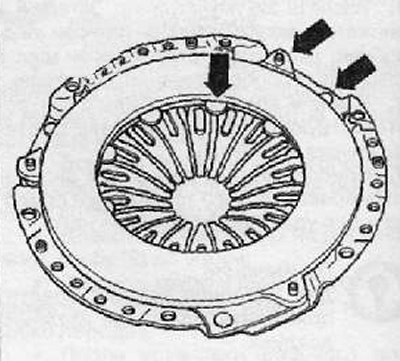

Проверка крепления пружин и заклепочных соединений
Проверить крепления пружин между нажимным диском и крышкой на отсутствие трещин и заклепочные соединения на прочность установки.
Нажимной диск с поврежденным креплением пружин или с ослабленным заклепочным соединением (стрелки) необходимо заменить.
