2. Запрессовать втулку для игольчатого подшипника шестерни 5-ой передачи на ведущий вал.
3. Установить ведущий вал (2) и ведомый вал (1) с кронштейном радиальных шарикоподшипников в нажимную деталь (Т10085), как показано на рисунке ниже.
4. Установить механизм переключения передач (вилки переключения передач) (4) в скользящие муфты валов, как показано на рисунке ниже.
5. Надеть, показанную на рисунке ниже, ось шестерни заднего хода (3) вместе с шестерней заднего хода.
6. Навинтить направляющую цапфу (T10079) на опору оси шестерни заднего хода (стрелка), как показано на рисунке ниже.
![](https://www.skodabook.ru/img/rapid/1274.jpg)
7. Установить детали вместе в картер коробки передач, просовывав при этом направляющую цапфу (Т10079) через отверстие для закрепления механизма переключения передач в картере коробки передач, как показано на рисунке ниже.
![](https://www.skodabook.ru/img/rapid/1275.jpg)
8. Отвернуть и снять направляющую цапфу (Т10079).
9. Прежде чем приступить к запрессовке кронштейна подшипников, следует проверить, что вилки переключения передач входят правильно в скользящие муфты.
10. Запрессовать осторожно вплоть до упора кронштейн подшипников вместе с ведущим и ведомым валами, как показано на рисунке ниже.
![](https://www.skodabook.ru/img/rapid/1276.jpg)
11. Вкрутить винт (А) опоры оси шестерни заднего хода, показанный на рисунке ниже.
12. Установить шейки подшипников (В) на нижней стороне коробки передач, как показано на рисунке ниже.
![](https://www.skodabook.ru/img/rapid/1277.jpg)
13. Установить выключатель заднего хода -F4- (С), показанный на рисунке ниже.
14. Установить шейки подшипников (В) на верхнюю сторону коробки передач.
15. Установить вилки переключения передач в нейтральное положение.
16. Нанести уплотняющее средство (AMV 188 200 03) равномерно на уплотняющие поверхности крышки привода переключения передач.
17. Встроить вал управления переключением передач с крышкой привода переключения передач (А). Затянуть винты крепления (стрелки), как показано на рисунке ниже.
![](https://www.skodabook.ru/img/rapid/1278.jpg)
18. Вкрутить новые винты крепления (А), затянуть кронштейн подшипников ведущего и ведомого валов.
Примечание. Затягивать винты постепенно крест-накрест с приложением соответствующего момента затяжки.
19. Затянуть шестигранную гайку (В) механизма переключения передач (вилки переключения передач).
20. Установить в картер сцепления дифференциал в сборе.
21. Нанести уплотняющее средство (AMV 188 200 03) равномерно на уплотняющие поверхности.
22. Подсоединить картер сцепления к картеру коробки передач.
23. Повернуть коробку передач в сборочном стенде картером коробки передач вверх.
![](https://www.skodabook.ru/img/rapid/1279.jpg)
24. Установить шестерню-каретку 5-ой передачи (1), как показано на рисунке ниже.
Положение для сборки шестерни для 5-ой передачи:
Поясок (стрелка) направлен к крышке картера коробки передач.
25. Установить шестерню для 5-ой передачи с игольчатым подшипником.
26. Установить блокирующее кольцо синхронизатора 5-ой передачи на шестерню-каретку передачи.
27. Установить каретку синхронизатора 5-ой передачи вместе со скользящей муфтой и упорным кольцом.
![](https://www.skodabook.ru/img/rapid/1280.jpg)
28. Установить вилку включения 5-ой передачи (2), установить шейку подшипника (1) до упора, как показано на рисунке ниже.

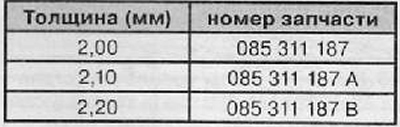

29. Определить размеры новых стопорных колец (стрелка).

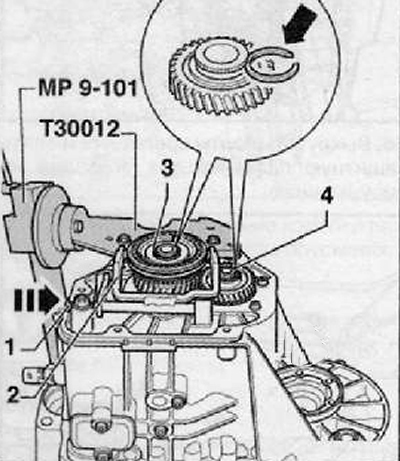

30. Установить наиболее толстое стопорное кольцо ведущего вала (3) и наиболее толстое стопорное кольцо ведомого вала (4), которые еще удается установить, как показано на рисунке ниже.
![]() | ![]() |
31. Установить крышку картера коробки передач в сборе.
32. Смонтировать оба приводных вала с фланцем с пружинами, упорными кольцами и коническими кольцами, как показано на рисунке ниже.
33. Установить вилку выключения сцепления с выжимным подшипником муфты выключения сцепления и направляющей гильзой.
34. Долить требуемое количество трансмиссионного масла.
