Общая информация
См. параграф 1 Раздела Замена ламп наружных осветительных и сигнальных приборов.
Передний салонный светильник

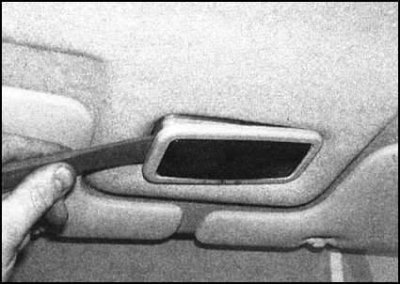

1. Аккуратно поддев отверткой, высвободите светильник из потолочной обивки салона.

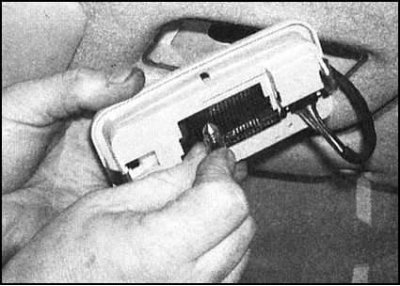

2. Откройте крышку и высвободите лампу фестонного типа из пружинных контактов.
 |
 |
3. Установка производится в обратном порядке. Проследите за надежностью фиксации лампы в пружинных контактах.
Задний салонный светильник
1. Поддев маленькой отверткой, снимите плафонную линзу.
2. Высвободите лампу из контактов держателя и извлеките лампу светильника.
3. Установка производится в обратном порядке. Проследите за надежностью фиксации лампы в пружинных контактах.
Фонарь освещения багажного отделения

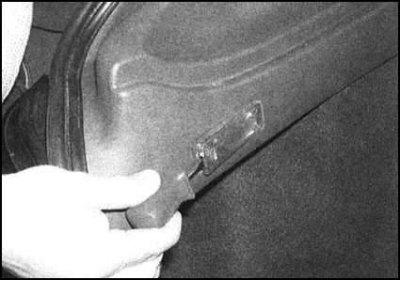

1. Аккуратно поддев маленькой отверткой, высвободите светильник из панели боковой отделки.

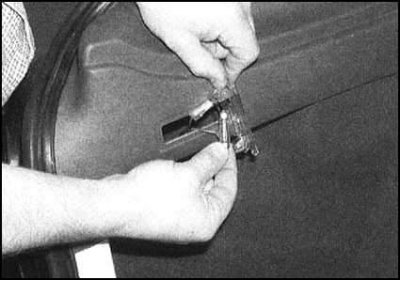

2. Высвободите лампу фестонного типа из пружинных контактов.
3. Установка производится в обратном порядке. Проследите за надежностью фиксации лампы в пружинных контактах.
Подсветка приборов и контрольные лампы
1. Снимите приборный щиток (см. Раздел Снятие и установка приборного щитка).

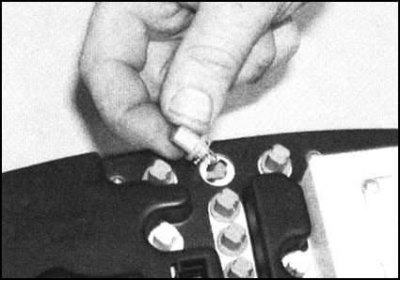

2. Для снятия лампы поверните сборку соответствующего патрона против часовой стрелки и извлеките ее из панели приборного щитка. Извлечение лампы из патрона не представляется возможным. Патроны ламп мощностью 1.2 Вт окрашены в синий свет, 2 Вт - в зеленый.
3. Установка производится в обратном порядке. Описание процедуры установки на место приборного щитка приведено в Разделе Снятие и установка приборного щитка.
Подсветка панели управления функционированием отопителя

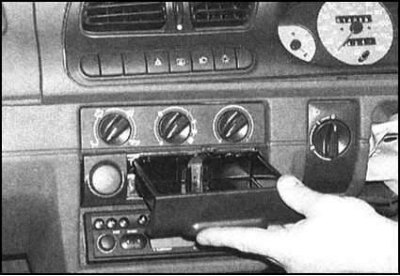

1. Снимите пепельницу.
(Информация опубликована на сайте: «SKODABOOK.RU»)

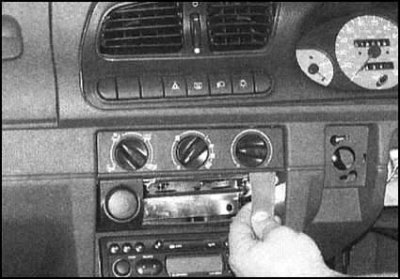

2. Аккуратно поддев, снимите со сборки управления функционированием отопителя облицовочную панель.

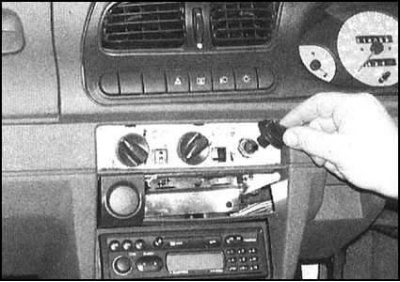

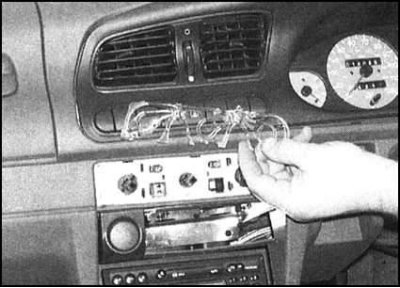

3. Снимите рукоятки управления, затем облицовку ламп.

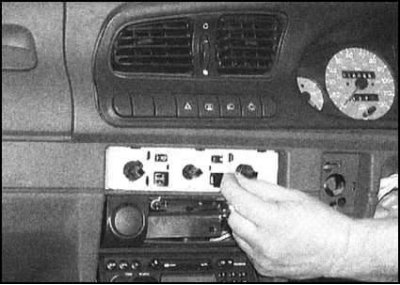

4. Лампы подсветки оборудованы цоколями нажимного типа и просто вытягиваются из своих гнезд.
5. Установка производится в обратном порядке. Проследите за надежностью фиксации ламп в контактах.
