Оглавление: Модели 1.3 л с SPFI ⬇ Модели 1.3 с MPFI и 1.6 л ⬇
Модели 1.3 л с SPFI

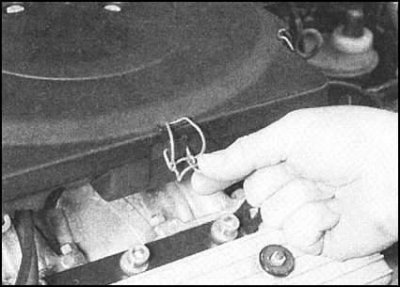

1. Отпустите проволочные фиксаторы, расположенные по периметру верхней крышки кожуха воздухоочистителя.

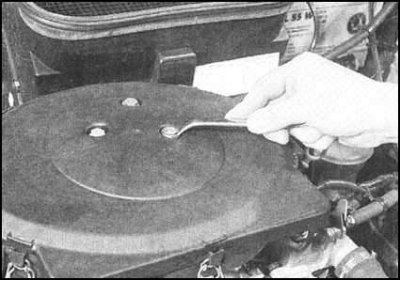

2. Выверните три крепежных болта и...

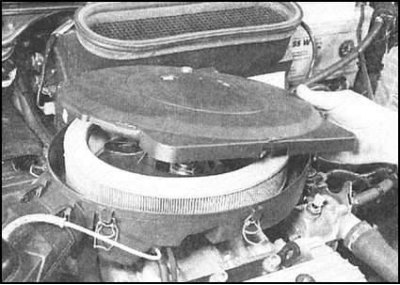

...аккуратно поднимите крышку обеспечив свободный доступ к фильтрующему элементу. Постарайтесь в процессе снятия крышки не сдвигать кожух воздухоочистителя.

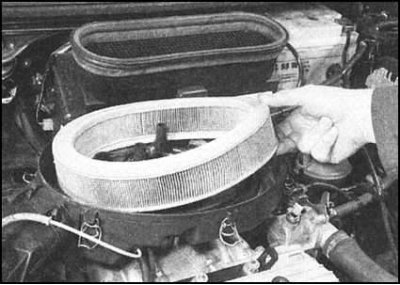

3. Извлеките из кожуха воздухоочистителя фильтрующий элемент.
4. Удалите из кожуха воздухоочистителя пыль и мелкий мусор (постарайтесь, чтобы грязь не попадала в горловину корпуса дросселя). Протрите внутренние поверхности кожуха и крышки воздухоочистителя.
5. В соответствии с посадочной маркировкой установите сменный фильтрующий элемент.
6. Закройте крышку воздухоочистителя, вверните три крепежных болта и затяните их с требуемым усилием.
7. Защелкните боковые фиксаторы крышки.
Модели 1.3 с MPFI и 1.6 л

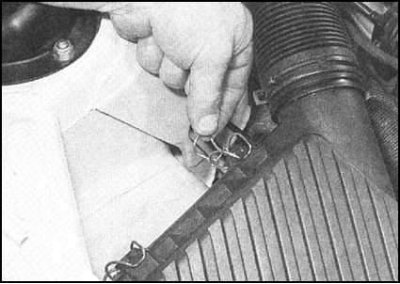

1. Отпустите четыре проволочных фиксатора, расположенных по периметру верхней крышки кожуха воздухоочистителя.

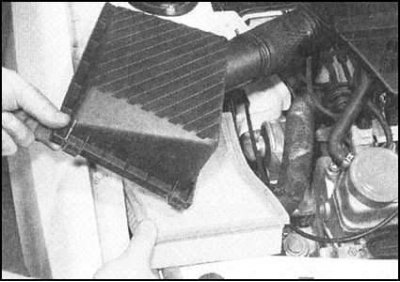

2. Теперь крышка может быть приподнята настолько, чтоб появилась возможность извлечения из кожуха воздухоочистителя фильтрующего элемента - постарайтесь запомнить установочное положение последнего.
3. В случае необходимости обеспечения большего рабочего пространства подходящими плоскогубцами сожмите ножки пружинного хомута крепления к верхней крышке рукава воздухозаборника. Отсоедините рукав от патрубка крышки и снимите последнюю с кожуха. Альтернативно, снимите крышку вместе с крышкой корпуса дросселя.
4. Удалите из кожуха воздухоочистителя пыль и мелкий мусор.
5. В соответствии с посадочной маркировкой установите сменный фильтрующий элемент. Проследите за надежностью посадки краев фильтра.
6. Установите на место верхнюю крышку и зафиксируйте ее четырьмя проволочными зажимами. Если снимали, подсоедините к крышке рукав воздухозаборника. Закрепите рукав пружинным хомутом. Если снимали крышку, не отсоединяя рукав (вместе с крышкой корпуса дросселя), обратитесь к материалам Главы Система питания.
