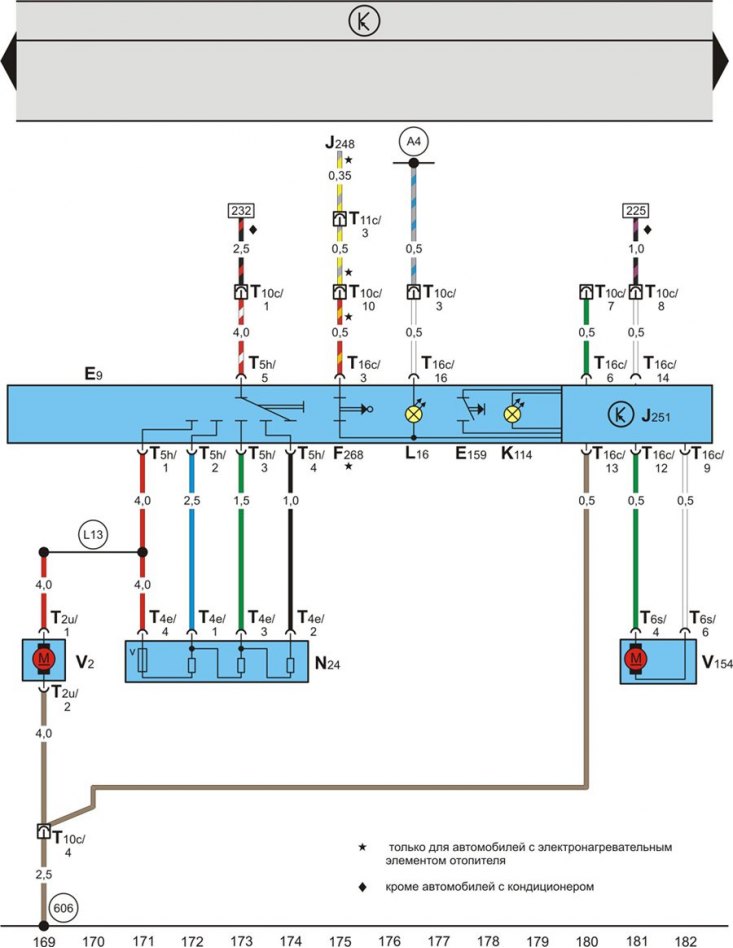

Электросхема отопителя (Skoda Fabia 6Y)

  • Главная
  • Фабия
  • 6Y (1999-2007)
  • Электрооборудование
  • Электрические схемы
  • Электросхема отопителя
0

Отопитель



Отопитель


Пояснения к электрическим схемам находятся здесь →

Символы, встречающиеся на схемах электрооборудования находятся здесь →

Обозначения элементов в электрических схемах находятся здесь →
Эта статья доступна на английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
Статья проверена: Комиссаров Тимур
