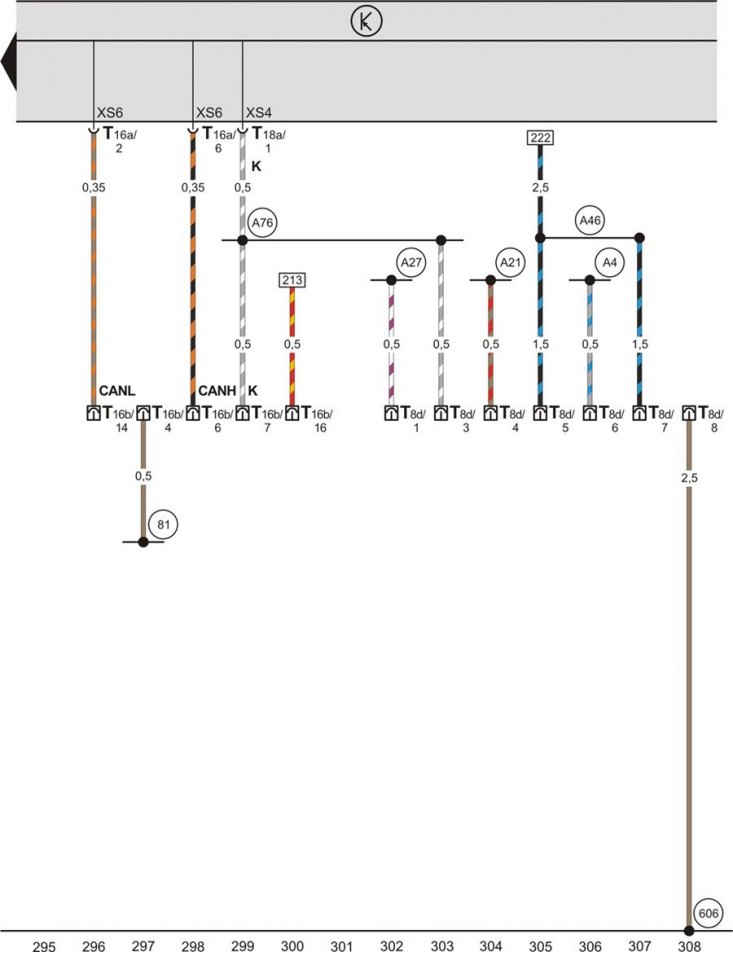

Панель приборов, контрольные лампы, выключатель лампы стояночной тормозной системы (Skoda Fabia 6Y)

Панель приборов, блок управления панелью приборов, контрольные лампы, выключатель контрольной лампы стояночной тормозной системы, датчик уровня тормозной жидкости, датчик уровня охлаждающей жидкости, датчик уровня жидкости в бачке стеклоомывателей



Пояснения к электрическим схемам находятся здесь →

Символы, встречающиеся на схемах электрооборудования находятся здесь →

Обозначения элементов в электрических схемах находятся здесь →
