Противотуманные фары (выпуска с 08.99 г.)
Главная
Fabia
Фабия 1
(1999-2007)
Электрооборудование
Электрические схемы
0

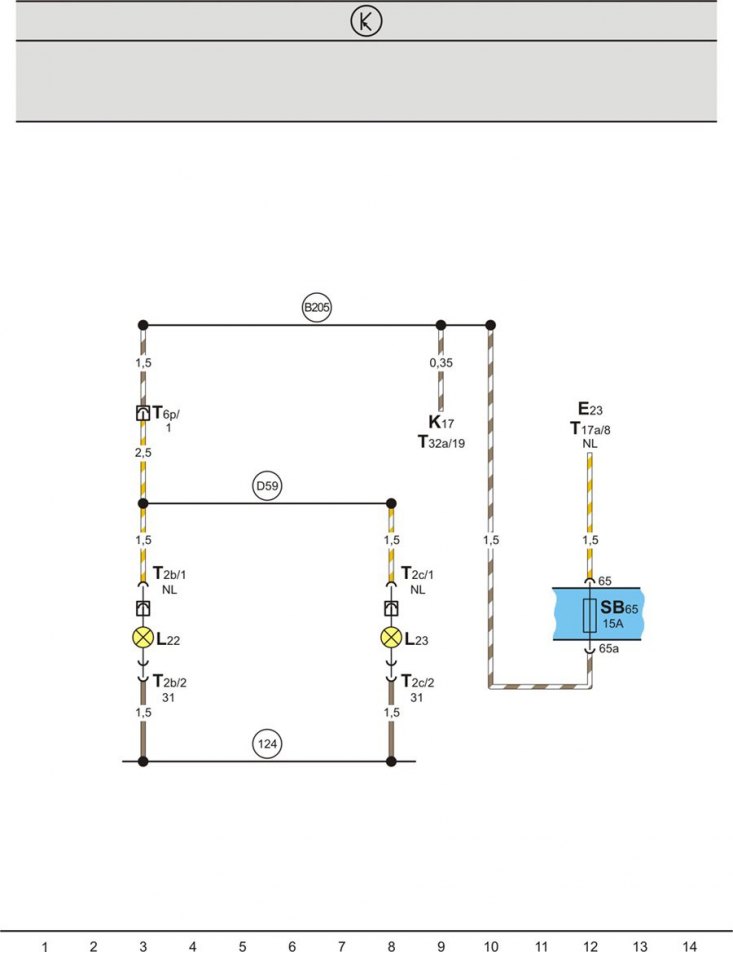

Противотуманные фары (выпуска с 08.99 г.)
Пояснения к электрическим схемам находятся
здесь →
Символы, встречающиеся на схемах электрооборудования находятся
здесь →
Обозначения элементов в электрических схемах находятся
здесь →
