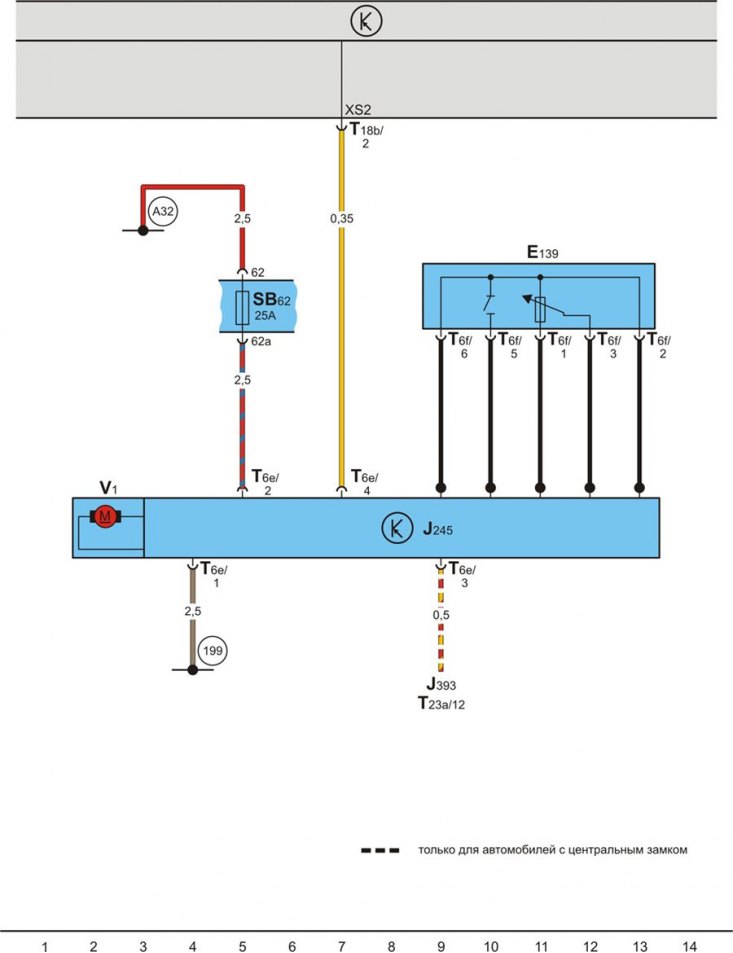

Люк в крыше с электроприводом (выпуска с 08.99 г.) (Skoda Fabia 6Y)

Люк в крыше с электроприводом (выпуска с 08.99 г.)

Пояснения к электрическим схемам находятся здесь →

Символы, встречающиеся на схемах электрооборудования находятся здесь →

Обозначения элементов в электрических схемах находятся здесь →

[Оригинал смотрите на сайте: SkodaBook.ru]

Эта статья доступна на английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском

Статья проверена: Комиссаров Тимур
