Реле топливного насоса, блок предохранителей (Skoda Fabia 6Y)

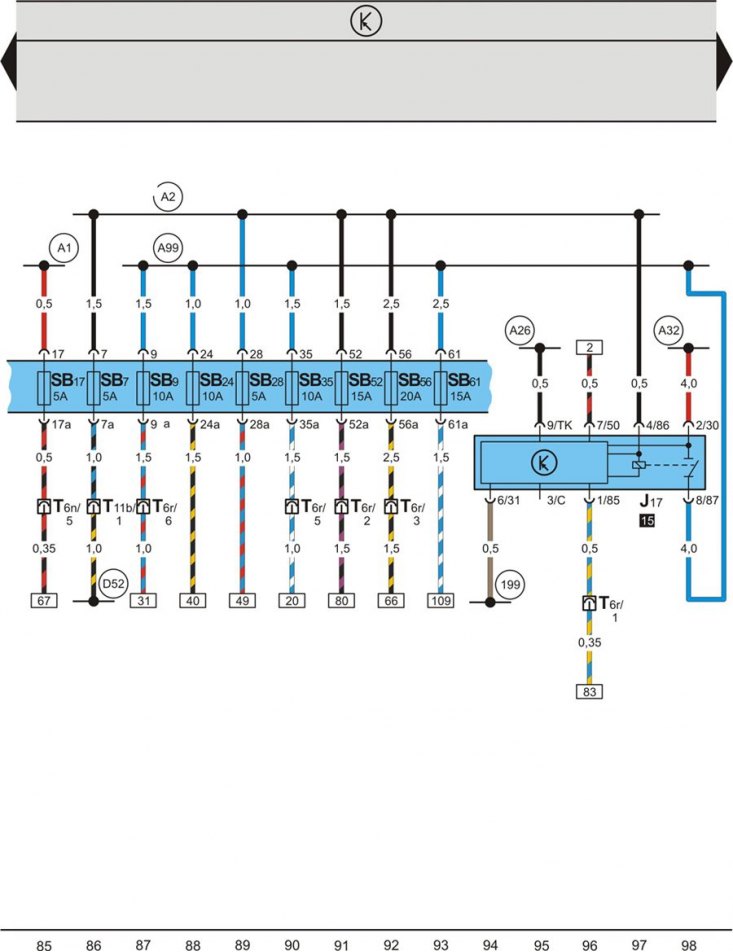

Реле топливного насоса, блок предохранителей (двигатели 1,0 л, 37 кВт и 1,4 л, 50 кВт выпуска с 08.99 г.)

Пояснения к электрическим схемам находятся здесь →

Символы, встречающиеся на схемах электрооборудования находятся здесь →

Обозначения элементов в электрических схемах находятся здесь →

Эта статья доступна на английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском

Статья проверена: Комиссаров Тимур
