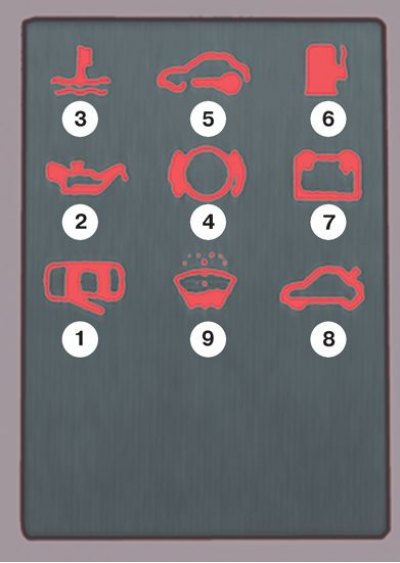

Блок контрольных ламп
1 – контрольная лампа незакрытых дверей;
2 – контрольная лампа недостаточного уровня масла в картере двигателя;
3 – контрольная лампа недостаточного уровня и повышенной температуры охлаждающей жидкости;
4 – контрольная лампа износа накладок тормозных колодок;
5 – контрольная лампа иммобилизатора;
6 – контрольная лампа резерва топлива;
7 – контрольная лампа заряда аккумуляторной батареи;
8 – контрольная лампа незакрытой крышки багажника;
9 – контрольная лампа уровня жидкости в бачке омывателя стекла
Контрольная лампа 1 незакрытых дверей загорается, если не закрыта одна или несколько дверей. Дополнительно после трогания с места при незакрытых дверях раздается один короткий звуковой сигнал.
Контрольная лампа 2 недостаточного уровня масла в картере двигателя загорается при включении зажигания и гаснет после пуска двигателя. Если лампа не гаснет после пуска двигателя в течение нескольких секунд или загорается во время движения, при этом дополнительно раздается три коротких звуковых сигнала, проверьте уровень масла и при необходимости долейте масло.
Внимание! Если лампа горит при нормальном уровне масла, не пускайте двигатель во избежание его выхода из строя.
Контрольная лампа 3 недостаточного уровня и повышенной температуры охлаждающей жидкости загорается на несколько секунд при включении зажигания. Если лампа не гаснет или мигает во время движения – уровень охлаждающей жидкости ниже допустимого либо ее температура слишком высокая. При этом дополнительно раздается три коротких звуковых сигнала. В этом случае дайте остыть двигателю, проверьте уровень охлаждающей жидкости и при необходимости долейте жидкость.
Контрольная лампа 4 износа накладок тормозных колодок загорается, когда толщина фрикционных накладок тормозных колодок уменьшилась до предельного значения. При этом раздается один короткий звуковой сигнал.
Контрольная лампа 5 иммобилизатора. При включении зажигания происходит сравнивание кодов ключа и блоков управления. Если коды соответствуют, контрольная лампа загорается на несколько секунд. В противном случае лампа постоянно мигает, пустить двигатель невозможно.
Контрольная лампа 6 резерва топлива загорается, если в баке осталось примерно 7 л топлива – раздается один короткий звуковой сигнал.
Контрольная лампа 7 заряда аккумуляторной батареи загорается при включении зажигания и гаснет после пуска двигателя. Если после пуска двигателя лампа не погаснет или загорится во время движения, значит, аккумуляторная батарея не заряжается. В этом случае проверьте натяжение ремня привода генератора. Если натяжение ремня ослаблено или он оборвался, движение продолжать запрещается. При нормальном натяжении ремня можно доехать до дома или станции технического обслуживания, но при этом отключите все ненужные в данный момент потребители электроэнергии.
Контрольная лампа 8 незакрытой крышки багажника загорается, если не закрыта крышка багажника. Дополнительно раздается один короткий звуковой сигнал.
Контрольная лампа 9 уровня жидкости в бачке омывателя стекла загорается при недостаточном уровне жидкости в бачке омывателя. Дополнительно раздается один короткий звуковой сигнал.
