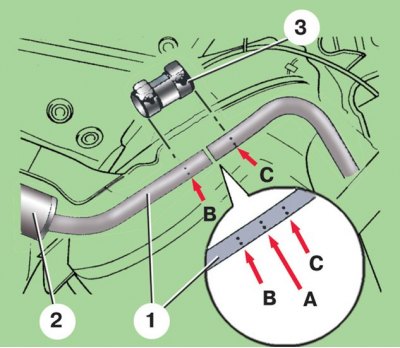

Метки на трубе глушителя
1 – труба глушителя; 2 – резонатор; 3 – соединительная втулка; А, В, С – метки на трубе
Глушитель в сборе представляет собой неразборный узел, но при необходимости можно отдельно заменить глушитель или резонатор.
1. Разрежьте трубу глушителя под прямым углом по средней метке А.
2. Снимите заменяемый узел (резонатор или глушитель).
3. Аккуратно очистите от заусенцев торцы труб.
4. Установите на автомобиль новый узел с соединительной втулкой 3. Для удобства работы рекомендуется стяжные болты хомутов крепления соединительной втулки располагать головками вниз.
5. Выставьте торцы соединительной втулки по крайним меткам В и С на трубах с обеих сторон.
6. Проверьте и при необходимости выровняйте систему выпуска (см. подраздел 6.2).
7. Выставьте глушитель в горизонтальное положение и равномерно затяните стяжные болты хомутов крепления соединительной втулки.
[Сведения взяты с данного ресурса: www.skodabook.ru]
Моменты затяжки, Н·м
| Cтяжные болты хомутов крепления соединительной втулки (на моделях с двигателем объемом 1,0 и 1,4 л) | 25 |
| То же (на моделях с двигателем объемом 1,9 л) | 40 |
