Снятие
1. Отвернуть гайку крепления приводного вала к ступице колеса.
2. Отвернуть гайки крепления и снять переднее колесо.
3. Отвернуть гайку крепления (1) стойки стабилизатора к стабилизатору поперечной устойчивости, как показано на рисунке ниже.
4. Потянуть и отсоединить шарнир стойки (3) от стабилизатора поперечной устойчивости (2), как показано на рисунке ниже.
5. Снять датчик частоты вращения переднего колеса.
6. Выкрутить болты крепления (1) тормозного суппорта к монтажному кронштейну, как показано на рисунке ниже.
7. Отсоединить и снять тормозной суппорт в сборе с монтажным кронштейном и подвесить его, с помощью подходящего отрезка провода, за детали ходовой части. Тормозной шланг от суппорта не отсоединять. Исключить перекручивание и чрезмерный перегиб тормозного шланга.
8. Отвернуть гайку крепления шарнира наконечника рулевой тяги (1). Оставить гайку крепления навернутой на резьбу пальца шарнира на несколько витков. Установить специальный съемник, как показано на рисунке ниже.
9. Используя специальный съемник, выпрессовать шарнир наконечника рулевой тяги из проушины поворотного кулака (2) как показано на рисунке ниже.
10. Отвернуть окончательно гайку крепления наконечника рулевой тяги к поворотному кулаку.
11. Извлечь шарнир наконечника рулевой тяги из поворотного кулака.
12. Подвесить рулевую тягу за детали ходовой части, используя подходящий отрезок провода.
13. Извлечь наружный шарнир равных угловых скоростей из ступицы колеса. Подвесить приводной вал за детали ходовой части, используя подходящий отрезок провода.
14. Подсоединить к поворотному кулаку нижний рычаг передней подвески. Использовать для этого временного крепления старые гайки.
15. Выкрутить винты крепления и снять тормозной диск в сборе.
16. Снять грязезащитный щиток.
Примечание.
- Монтажный инструмент -МР6-414 (3253)- необходимо устанавливать перпендикулярно к оси ступицы колеса с подшипником ступицы колеса. В ходе удаления и запрес-совывания не заклинить ступицу колеса с подшипником ступицы колеса.
- Ниже описываются 2 разные возможности выпрессовки подшипника ступицы колеса со ступицей колеса.
Вложить приспособление для выбивания цапф шарниров боковых дверей -3- в пространство между крышкой подшипника ступицы колеса и ступицей колеса в качестве поверхности прилегания для монтажного инструмента -2-.
Выдавить ступицу колеса с подшипником ступицы колеса из крышки корпуса подшипника ступицы колеса.
- 1) -МР6-414/2- с -МР6-414/5-
- 2) -МР6-414/1-
- 3) -МР8-605/1-
- 4) -МР6-414/10-
- 5) -MP6-414/6-
Примечание.
- Вместо приспособления для выбивания цапф шарниров боковых дверей -МР8-605/1- тоже возможно использовать две шайбы (толщиной ок. 25 мм, высотой ок. 40 мм и длиной ок. 220 мм), располагаемые в пространство между крышкой подшипника ступицы колеса и ступицей колеса и служащие в качестве поверхности прилегания для монтажного инструмента -МР6-414 (3253)-. Расположение — согласно разъединяющему приспособлению -Е-37-.
- Если имеется в распоряжении разъединяющее приспособление -Е-37- из дополнительного комплекта -V.A.G 1459 В/2-, то возможно воспользоваться им в качестве поверхности прилегания. При этом следует проследить за соблюдением правильного положения для сборки. Ровные поверхности колодок должны направляться к ступице колеса.
Установив разъединяющее приспособление -3- в пространство между крышкой подшипника ступицы колеса и ступицей колеса, подвергнуть его предварительному натяжению.
Выдавить ступицу колеса с подшипником ступицы колеса из крышки корпуса подшипника ступицы колеса.
- 1) -МР6-414/2- с -МР6-414-
- 2) -МР6-414/1-
- 3) разъединяющее приспособление -Е-37- из V.A.G 1459 В/2
- 4) -МР6-414/10-
- 5) -МР6-414/6-
Примечание. Очистить отверстие крышки подшипника ступицы колеса. Смазать отверстие консистентной смазкой Molykot -G 052 723 А2- по всей площади.
Снять захваты (3) со ступицей колеса и с подшипником ступицы колеса (1) при помощи болтов крепления колеса (2), как показано на рисунке ниже.
Внимание.
- Нельзя, чтобы болты крепления колеса (2) выдавались на задней стороне колодок (3).
- На рисунке ниже представлена установка ступицы колеса с подшипником ступицы колеса на крышке подшипника ступицы колеса у ходовой части с тормозами FS-III.
- Выбор и определение специального инструмента для установки ступицы колеса с подшипником ступицы колеса в крышку подшипника ступицы колеса у ходовой части с тормозами FS-II и С54, соотв., такие же, что и у ходовой части с тормозами FS-III.
- Нельзя, чтобы ступица колеса заклинилась в ходе запрессовки с подшипником ступицы колеса.
Вдавить ступицу колеса с подшипником ступицы колеса в крышку подшипника ступицы колеса.
- 1) -МР 6-414/5-
- 2) -Т10064/1-
- 3) -Т10064/6А-
- 4) -МР 6-414/10-
- 5) -Т10064/4-
Запрессовать ступицу колеса с подшипником ступицы колеса до такой степени, чтобы стопорное кольцо вошло слышно в фиксированное положение.
Отсоединить захваты (1) от ступицы колеса с подшипником ступицы колеса (2), как показано на рисунке ниже.
Установить грязезащитный щиток тормозного диска.
Установив тормозной диск, зафиксировать его при помощи винта.
Установив поперечную рулевую тягу вместе с наконечником поперечной рулевой тяги в рычаг рулевой трапеции, затянуть.
Отвернуть гайки стрелки (стрелки), снять нижний рычаг с шарового шарнира.
Вставить наружный шарнир приводного вала в крышку подшипника ступицы колеса.
Установив суппорт дискового колесного тормозного механизма в обратной последовательности действий, чем у извлечения в зависимости от типа суппорта дискового колесного тормозного механизма, затянуть болты его крепления.
Подсоединить разъем жгута электропроводки датчика износа тормозных колодок (если автомобиль им оборудован).
Установить датчик частоты вращения колеса ABS.

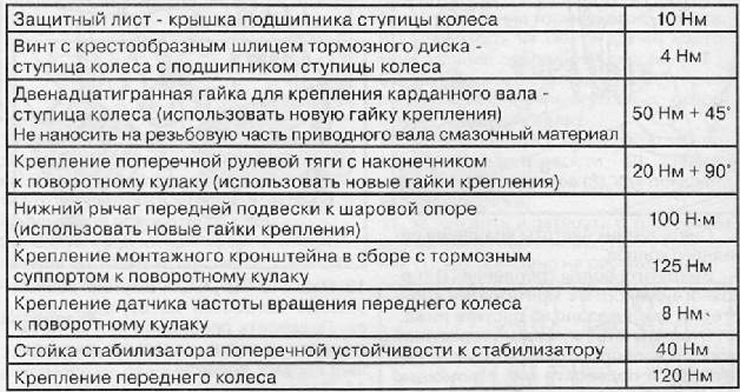

Подсоединить стойку стабилизатора (3) к стабилизатору поперечной устойчивости (2), затянуть новую гайку крепления (1) с требуемым моментом затяжки.
Затянуть новую двенадцатигранную гайку для крепления приводного вала.
Установить переднее колесо и затянуть элементы его крепления с требуемым моментом затяжки.
Осуществить испытательный пробег.
При необходимости выполнить регулировку углов установки передних колес.
