Модуль дисплея/блок управления информационно-развлекательной системы "Blues" и "Swing"
Модуль дисплея/блок управления информационно-развлекательной системы образуют единый узел. Извлечь оставленные в устройстве носители информации.

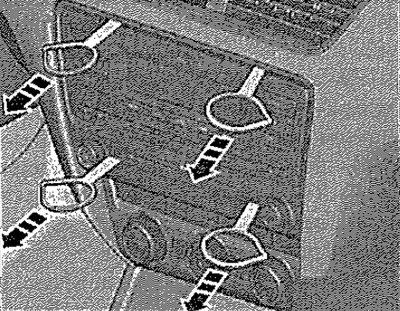

Выключить зажигание и все потребители электроэнергии. Вставить приспособления для разблокировки в отверстия модуля дисплея -см. рис.- до слышного срабатывания защёлок. Потянув за приспособления для разблокировки «стрелки», извлечь модуль дисплея/блок управления.
Сжать фиксаторы разъёма «стрелки».

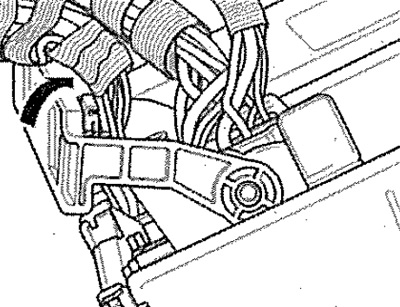

Открыть фиксирующую скобу «стрелка» и отсоединить разъём. Разблокировать и отсоединить остальные разъёмы. Вдавить назад защёлки сбоку и извлечь приспособления для разблокировки.
Установка
Установка в обратном порядке.
Указание: При вдвигании модуля дисплея/блока управления не нажимать на дисплей или кнопки управления, они могут при этом получить повреждения.
При замене провести адаптацию и кодировку модуля дисплея/блока управления информационно-развлекательной системы.
Модуль дисплея информационно-развлекательной системы "Bolero", "Amundsen" и "Columbus"

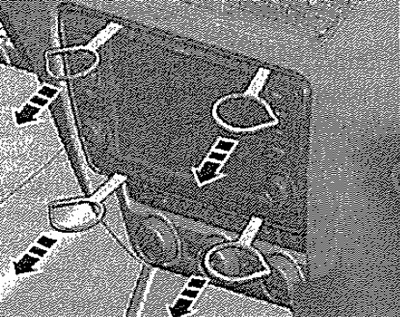

Выключить зажигание и все потребители электроэнергии. Вставить приспособления для разблокировки в отверстия модуля дисплея -см. рис.- до слышного срабатывания защёлок. Потянув за приспособления для разблокировки «стрелки», извлечь модуль дисплея. Разблокировать и отсоединить разъёмы. Вдавить назад защёлки сбоку и извлечь приспособления для разблокировки.
Установка
Установка в обратном порядке.
Указание: При вдвигании модуля дисплея не нажимать на дисплей или кнопки управления, они могут при этом получить повреждения.
При замене провести адаптацию модуля дисплея информационно-развлекательной системы.
Блок управления информационно-развлекательной системы "Bolero", "Amundsen" и "Columbus"
Извлечь оставленные в блоке управления информационно-развлекательной системы носители информации. Выключить зажигание и все потребители электроэнергии.
А/м с датой выпуска по КН 13/2013
Снять перчаточный ящик. Просунуть руку позади блока управления и отсоединить кабельные стяжки с ребра модуля отопителя и климатической установки.
Все а/м

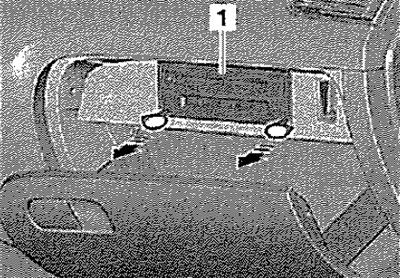

Вставить приспособления для разблокировки в отверстия блока управления -см. рис.- до слышного срабатывания защёлок.
Указание: Обклеить нижнюю кромку монтажного отверстия обычной клейкой лентой, чтобы при извлечении разъёмов не поцарапать облицовку.
Потянув за приспособления для разблокировки «стрелки», извлечь модуль дисплея.

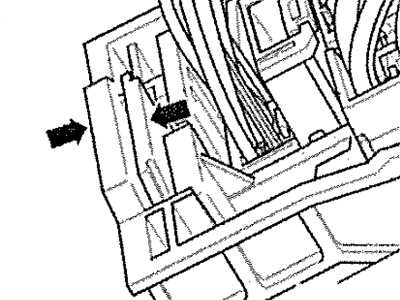

Сжать фиксаторы разъёма «стрелки».

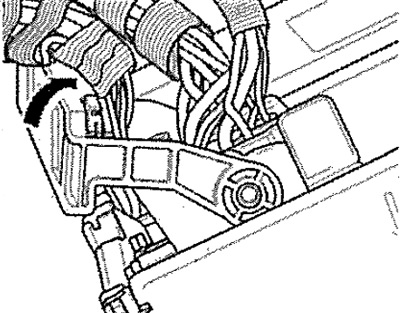

Открыть фиксирующую скобу «стрелка» и отсоединить разъём. Разблокировать и отсоединить остальные разъёмы.
Установка
Установка в обратном порядке. А/м с датой выпуска по КН 13.2013: после установки провести визуальную проверку исправности заслонки рециркуляции воздуха.
Осторожно! После вдвигания блока в монтажное отверстие необходимо обязательно закрепить жгут проводов кабельными стяжками на ребре модуля отопителя и климатической установки. При неправильной прокладке жгута проводки есть риск заклинивания им заслонки рециркуляции воздуха модуля отопителя и климатической установки.
Все а/м: при замене провести адаптацию и кодировку блока управления информационно-развлекательной системы.
