Внимание.
- Аккумуляторные батареи, глазок которых бесцветный или светло-желтый, нельзя ни контролировать ни заряжать. Эти аккумуляторные батареи необходимо заменить.
- В ходе зарядки аккумуляторной батареи, измерения напряжения и измерения с токовой нагрузкой должны быть всегда хорошо ввернуты пробки батареи, чтобы они действительна хорошо герметизировали.
- В помещения, в которых осуществляют зарядку аккумуляторных батарей, нельзя обращаться с открытым огнем и курить. Дело в том, что в ходе зарядки аккумуляторных батарей образуется легковоспламеняемый газ.
- Замерзшие аккумуляторные батареи необходимо заменить.
Примечание.
- Необходимые специальные приспособления, контрольные и измерительные приборы, а также вспомогательные средства:
- Цеховое устройство для заряда автомобильных аккумуляторных батарей напр. - VAS5900 -, «VAS 5903», «VAS 5095А» или «VAS 5901».
Примечание.
- Аккумуляторные батареи возможно заряжать только изготовителем рекомендуемыми зарядными устройствами.
- Перед применением зарядного устройства следует ознакомиться основательно с руководством по его обслуживанию и поступать соответственно ему во время зарядки.
- Температура аккумуляторной батареи должна составлять по крайней мере 10°C.
Осуществление зарядки аккумуляторной батареи
1. Выключив все электропотребители, вытащить ключ из замка зажигания.
2. Откинуть чехол аккумуляторной батареи.
3. Подсоединить положительный провод зарядного устройства аккумуляторных батарей с положительным полюсным выводом аккумуляторной батареи.
Внимание. У автомобилей с системой "СТАРТ-СТОП" и установленным блоком управления контроля аккумулятора «J367» клемма (черная) зарядного устройства должна быть подключена к массе кузова. В случае подключения к отрицательной клемме аккумулятора после зарядки может произойти сбой системы "СТАРТ-СТОП".
4. Подсоединить отрицательный провод зарядного устройства аккумуляторных батарей с отрицательным полюсным выводом аккумуляторной батареи.
5. Включить устройство для заряда аккумуляторных батарей.
Автомобили с аккумуляторной батареей в багажнике

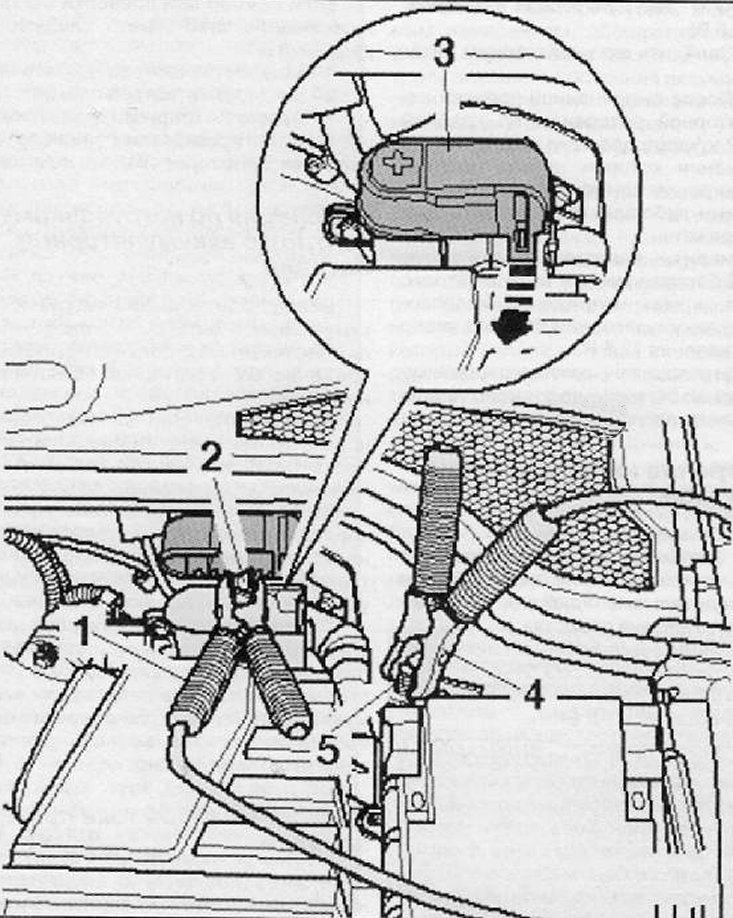

6. Расфиксировав «стрелка» чехол «3» дополнительного положительного полюсного вывода аккумуляторной батареи в подкапотном пространстве, открыть его.
7. Соединить положительный провод зарядного устройства аккумуляторных батарей «1» с дополнительным положительным полюсным выводом аккумуляторной батареи «2».
8. Соединить отрицательный провод зарядного устройства аккумуляторных батарей «4» с точкой соединения на массу в подкапотном пространстве (напр. «5» или несущая проушину двигателя).
9. Включить устройство для заряда аккумуляторных батарей.
Примечание. Рисунок ниже изображен схематически и может отличаться от реального.
