Снятие
1. Снять аккумуляторную батарею в сборе (см. соответствующий раздел в данной главе).

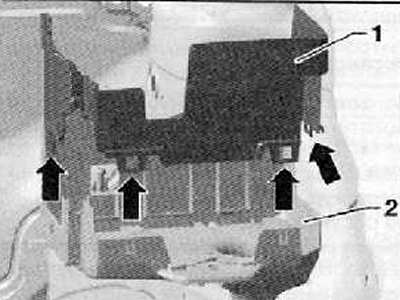

2. На автомобилях с системой Старт-стоп — отсоединить от фиксаторов (2) и снять крышку (1), показанную на рисунке ниже.
У автомобилей с автоматической коробкой передач на держателе АКБ смонтирован электронный блок управления коробкой передач.

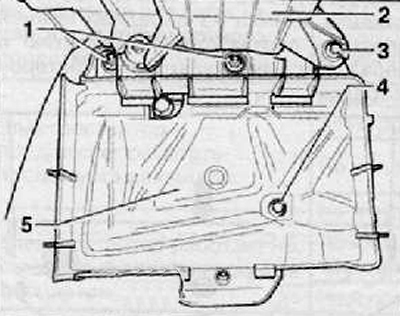

3. Выкрутить болты крепления (4) и (3) и гайки крепления (1), как показано на рисунке ниже. Моменты затяжки резьбовых соединений при установке: 16 Нм (4), 10 Нм (3) и 16 Нм (1).
4. Аккуратно снять корпус воздушного фильтра в сборе (2), поднять опору аккумуляторной батареи (5) и отсоединить дренажный шланг (если установлен), при необходимости, снять опору держателя АКБ вместе с дренажным шлангом.
Установка
1. Установка производится в последовательности обратной снятию.
