Снятие
1. Снять зубчатый приводной ремень с шкива зубчатого приводного ремня на распределительном валу и с шкива зубчатого приводного ремня на насосе высокого давления.
2. Снять шкив зубчатого приводного ремня на распределительном валу.

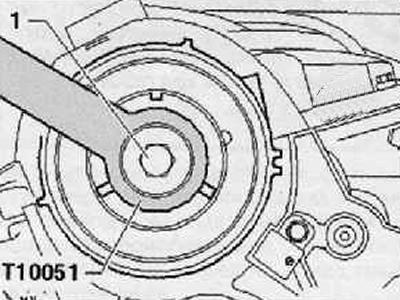

3. Ослабить винт (1) ступицы распределительного вала, для этого следует осуществить придерживание удерживающим рычагом (Т10051), как показано на рисунке ниже. Винт следует вы крутить примерно на два оборота.

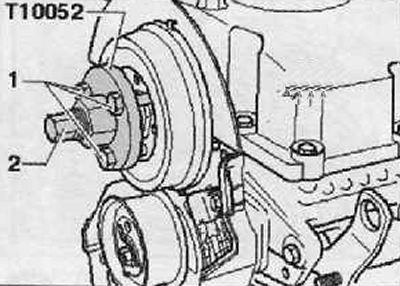

4. Установить съемник (Т10052) на ступицу распределительного вала. Винты (1) следует вкрутить в ступицу.
5. Для снятия ступицы распределительного вала следует вкрутить винт (2), придерживая за шестигранник (рожковым гаечным ключом Ns 30) съемника, как показано на рисунке ниже.
6. Снять ступицу с конуса распределительного вала.

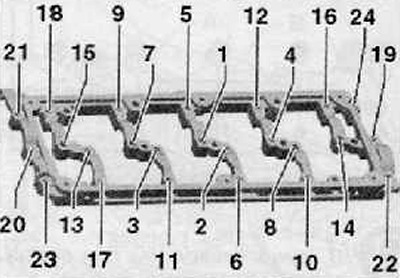

7. Ослабить болты рамки подшипников распределительных валов в последовательности (24...1), как показано на рисунке ниже.
8. Выкрутить окончательно болты крепления рамки и снять ее, отсоединив от головки блока цилиндров.
Примечание. Если распределительные валы будут устанавливаться повторно необходимо пометить распределительные валы после чего удалить их.
Установка
Внимание. При работе со средством для устранения уплотнения и обезжиривающим средством, следует пользоваться защитными перчатками и очками.
1. Устранить остатки уплотняющего средства на рамке подшипников и на блоке цилиндров химическим средством для устранения уплотнения.
2. Очистить уплотнительные поверхности таким образом, чтобы на них не было ни консистентной смазки ни масла.
3. Смазать маслом рабочие поверхности распределительных валов.
Внимание. Распределительные валы возможно устанавливать только приспособлением для установки распределительных валов (Т40094) таким образом, как это описано ниже, дело в том, что иначе пришел бы в негодность упорный подшипник в рамке подшипников и пришлось бы заменить головку блока цилиндров.
4. Приспособление для установки распределительных валов (Т40094) следует собрать следующим образом:

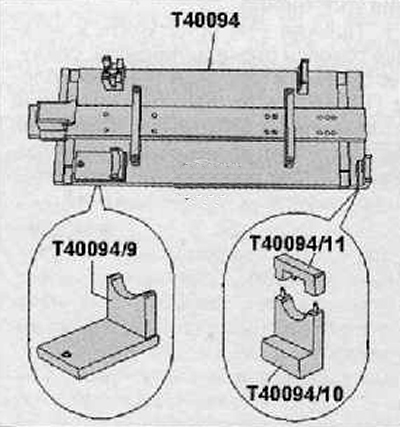

Подсоединить накладки (Т40094/9) и (Т40094/10) (с Т40094/11) на основную плиту так, как это показано на рисунке ниже. В случае надобности следует удалить привинченные на этом месте накладки.

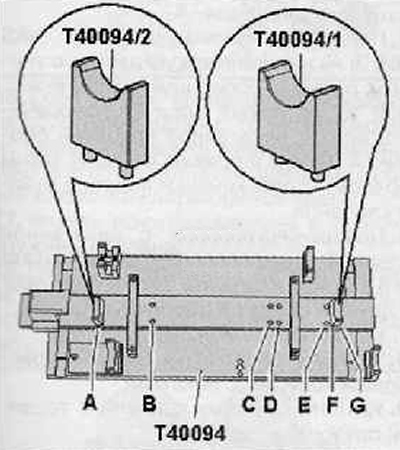

Установить накладку (Т40094/1) на место (F) и накладку (Т40094/2) на место (А), как показано на рисунке ниже.
Вложить распределительный вал, приводящий в действие впуск--ые клапаны, в накладки (Т40094/1) и Т40094/2).
Примечание. Выемка (стрелка) для болта крепления головки блока цилиндров должна направляться по направлению наружу.

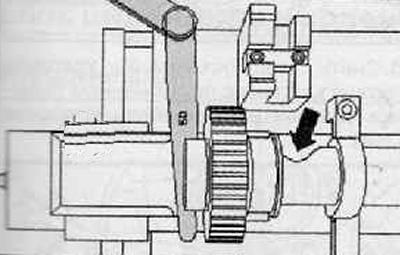

Для выравнивания зазора следует положить щупь 0.50 мм и крепежную деталь (Т40094/8) следует сдвинуть в шлиц в распределительном валу, приводящем в действие впускные клапаны.
6. Вложить выпускной распределительный вал в накладки (Т40094/9) и (Т40094), как показано на рисунке ниже.

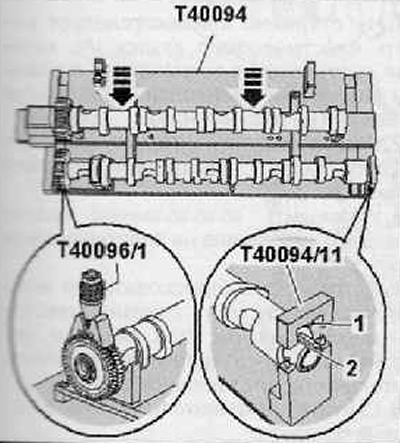

7. Застопорить распределительный вал, приводящий в действие выпускные клапаны, крышкой (Т40094/11). Выступ (1) на крышке должен входить в шлиц (2) на распределительном валу, как показано на рисунке ниже.
8. Сдвинуть впускной распределительный вал к выпускному распределительному валу настолько, чтобы зубья вошли в зацепление друг с другом (стрелки), как показано на рисунке ниже.
9. На распределительные валы следует положить рамку подшипников (1), показанную на рисунке ниже. Все подшипники распределительных валов должны прилегать к распределительным валам.

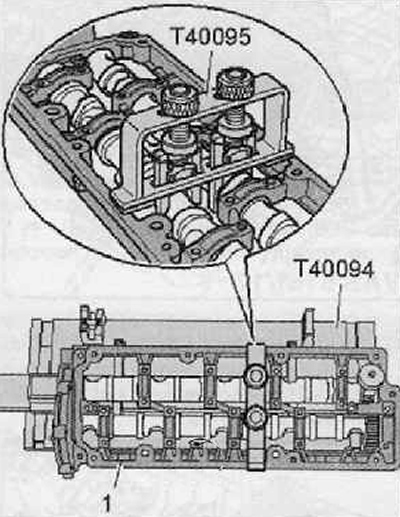

10. Установив приспособление для установки распределительных валов (Т40095), зафиксировать распределительные валы в рамке подшипников, как это показано на рисунке ниже.
11. Удалив крышку (Т40094/11), выдвинуть крепежную деталь (Т40094/8) из шлица впускного распределительного вала.
Примечание. Обратить внимание на срок пригодности уплотняющего средства.

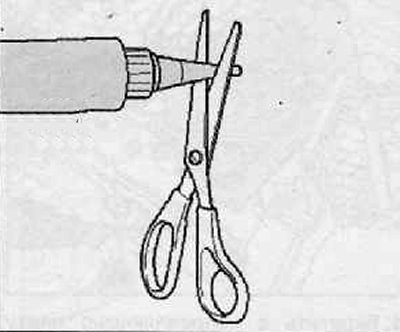

12. Отрезать ножницами наконечник (жиклер) тюбика на передней отметке (∅ жиклера — ок. 2 мм).
Внимание.
- Опасность загрязнения подшипников распределительных валов излишним уплотняющим средством.
- Не наносить гусеничные ленты уплотняющего средства более толстым слоем, чем указано.

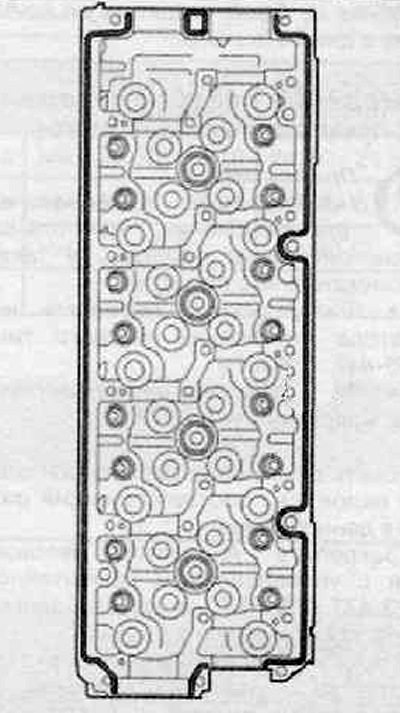

13. Гусеничные ленты следует наносить на чистые уплотняющие поверхности головки блока цилиндров таким образом, как это показано на рисунке ниже. Толщина гусеничных лент уплотняющего средства: 2...3 мм.
Примечание. Рамку подшипников необходимо установить в течение 5 минут с момента нанесения силиконового уплотняющего средства.
14. Взяв распределительные валы вместе с рамкой подшипников, приспособлением для установки распределительных валов (Т40095) и натяжным устройством (Т40096/1) из приспособления для установки распределительных валов (Т40094), вложить их осторожно в головку блока цилиндров.

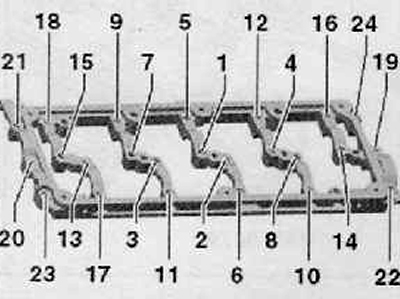

15. Затянуть болты и гайки крепления рамки опор распределительных валов в последовательности (1...24), как показано на рисунке ниже. Рамка подшипников должна прилечь всеми поверхностями к головке блока цилиндров.
16. Затянуть окончательно болты и гайки крепления рамки опор распределительных валов в последовательности (1...24) с моментом затяжки 10 Нм.
17. Снять специальное приспособление для установки распределительных валов (Т40095) и натяжное устройство (Т40096/1).
18. В дальнейшем осуществляется установка в обратной последовательности действий:
- Установить уплотнительное кольцо (сальник) распределительного вала.
- Установить новую крышку.
- Установить вакуумный насос.
- Установить крышку головки блока цилиндров (подробнее, см. соответствующий раздел в данной главе).
Примечание.
- После установки распределительных валов нельзя на протяжении 30 минут ни прокручивать ни заводить двигатель. Гчдравличе-ские толкатели должны осесть (иначе клапаны ударились бы о днище поршня).
- После завершения работ на клапанном механизме газораспределения следует осторожно прокрутить двигатель по крайней мере два раза ради обеспечиения того, что ни один из клапанов не будет ударяться во время пуска о днище поршня.
