Примечание.
- Необходимые специальные приспособления, контрольные и измерительные приборы, а также вспомогательные средства:
- Универсальный держатель индикатора отклонений часового типа (МРЗ-447 (VW 387)).
- Индикатор отклонений часового типа, например (VAS 6079).
1. Снять рамку опор распределительных валов (см. соответствующий раздел в данной главе).

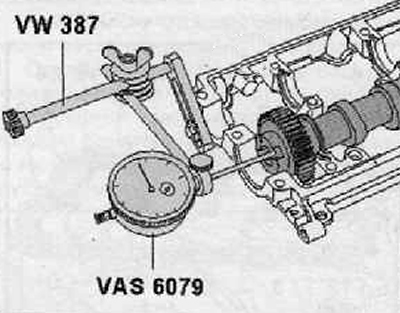

2. Закрепите индикатор часового типа с универсальным кронштейном (МРЗ-447 (VW 387)) на рамке подшипников, как показано на рисунке.
3. Нажать распределительный вал рукой против индикатора отклонений.
4. Настроить индикатор отклонений "0".
5. Переместив распределительный вал от индикатора отклонений, подсчитать значение. Осевой зазор впускного распределительного вала и выпускного распределительного вала: 0,048-0,118 мм (требуемое значение), 0,17 мм (предел износа).
