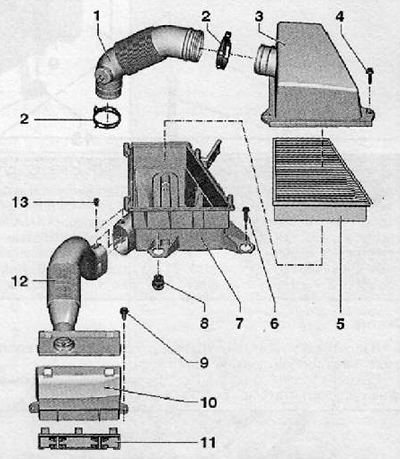

Воздушный фильтр — внешний вид (двигатель 1.2 MPI) (Skoda Rapid NH1)

1. Соединительный воздушный патрубок
2. Хомут крепления патрубка
3. Верхняя часть корпуса воздушного фильтра
4. Болт крепления, момент затяжки 10 Нм
5. Фильтрующий элемент
6. Винт крепления, момент затяжки 8 Нм
7. Нижняя часть корпуса воздушного фильтра
8. Эластичная муфта
9. Винт крепления, момент затяжки 4 Нм
10. Воздухозаборник
11. Водозащитный элемент
12. Впускной воздуховод
13. Винт крепления, момент затяжки 4 Нм
