Снятие
Примечание. Соблюдать меры безопасности при работах на системе питания.
1. Выключить зажигание и все потребители. извлечь ключ из замка зажигания.
2. Снять модуль дроссельной заслонки в сборе (подробнее, см. соответствующий раздел в данной главе).
3. Отсоединить шланг для подачи топлива (9) и разъем жгута электропроводки от электромагнитного клапана 1 емкости с активированным углем «N80» и отсоединить клапан от впускного коллектора.

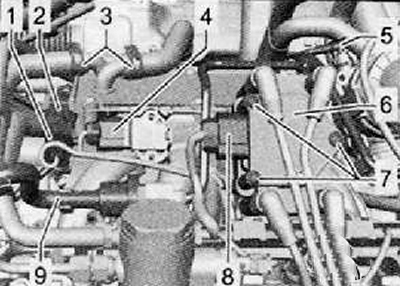

4. Отсоединить разъемы жгутов электропроводки (1) и (4), как показано на рисунке ниже.
5. Выкрутить винты крепления (7), отложить трансформатор высокого напряжения системы зажигания «N152» (6) осторожно на крышку головки блока цилиндров, как показано на рисунке ниже.
6. Отсоединить шланг (5) от впускного коллектора, как показано на рисунке ниже.
7. Отсоединить от насоса системы жидкостного охлаждения управляющий вакуум-провод магнитного клапана системы циркуляции охлаждающей жидкости «N492» (2).
8. Пережать шланги системы охлаждения промежуточного охладителя наддувочного воздуха специальными зажимами для трубок (МР7-601).
9. Отпустить хомуты крепления (3), отсоединить шланги для охлаждающей жидкости от промежуточного охладителя наддувочного воздуха, как показано на рисунке ниже.

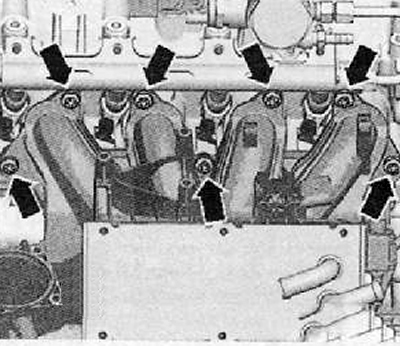

10. Ослабить крест-накрест винты крепления (стрелки), осторожно извлечь впускной коллектор по направлению вверх, как показано на рисунке ниже.
Примечание. Вылить в приемный сосуд остаток охлаждающей жидкости из охладителя наддувочного воздуха.
Установка
1. Установка производится в последовательности обратной снятию.
Момент затяжки винтов крепления впускного коллектора: 20 Нм.
Проверить техническое состояние системы охлаждения, заправить ее требуемым количеством охлаждающей жидкости и выполнить операции по удалению воздуха из системы.
