Воздушный фильтр — снятие и установка (двигатель 1.2 TSI) (Skoda Rapid NH1)

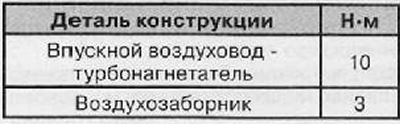

Оглавление: Снятие ⬇ Установка ⬇ Моменты затяжки резьбовых соединений ⬇

Снятие

1. Извлечь аккумуляторную батарею (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

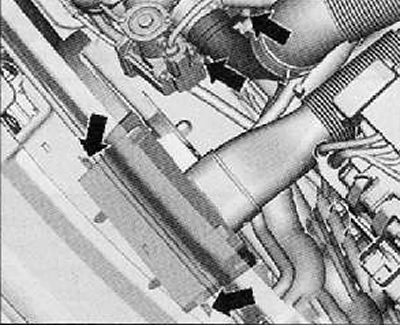

2. Выкрутить крепежные винты (стрелки) воздухозаборника и впускного патрубка на турбонагнетателе, как показано на рисунке ниже.

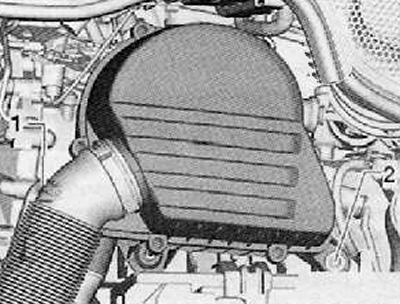

3. Отсоединить от рукава воздухозаборника заборный шланг (1), показанный на рисунке ниже.

4. Выкрутить, показанный на рисунке ниже, винт крепления (2), извлечь по направлению вверх корпус воздушного фильтра с цапф.

[Данные взяты с онлайн-портала: SkodaBook.ru]

Установка

1. Установить корпус воздушного фильтра сверху на несущие цапфы.

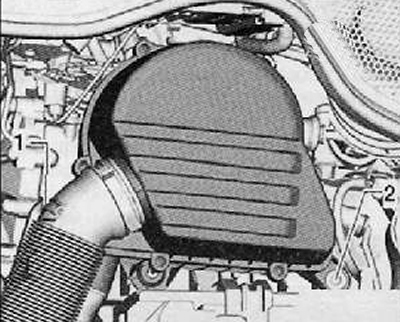

2. Затянуть винт крепления (2) с приложением момента затяжки 8 Нм, как показано на рисунке ниже.

3. Подсоединить к рукаву воздухозаборника заборный шланг (1), показанный на рисунке ниже.

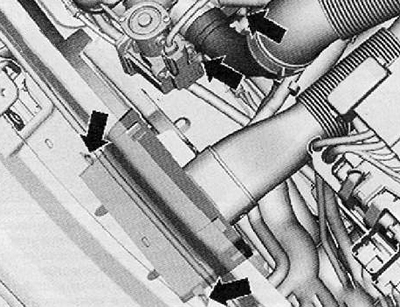

4. Установить и затянуть винты крепления (стрелки) воздухозаборника и впускного патрубка на турбонагнетателе, как показано на рисунке ниже.

5. Установить аккумуляторную батарею (подробнее, см. соответствующий раздел в главе Электрооборудозание двигателя).
