Замечание: В зависимости от комплектации автомобиля, в комбинации приборов одного и того же типа некоторые контрольные лампы могут отсутствовать.
Контрольные лампы (К/Л) и индикаторы, кроме индикаторов указателей поворотов, расположены в областях спидометра и тахометра (см. иллюстрацию 13.1). В некоторых вариантах комплектации некоторые К/Л и индикаторы отображаются только на дисплее комбинации приборов.

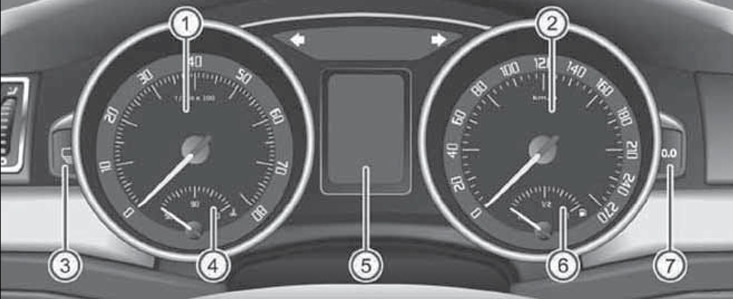

13.1 Элементы комбинации приборов
1 Тахометр
2 Спидометр
3 Левая кнопка "меню"
4 Указатель температуры ОЖ
5 Дисплей
6 Указатель запаса топлива
7 Правая кнопка "0.0"
Некоторые К/Л кратковременно включаются при включении зажигания с целью проверки исправности функционирования соответствующих систем и самих ламп, и после завершения проверки должны погаснуть. Если какая-либо из таких К/Л не загорается при включении зажигания или не гаснет через несколько секунд или после пуска двигателя, это может указывать как на неисправность самой лампы, так и на неисправность контролируемой ей системы. Срабатывание некоторых К/Л сопровождается выводом на дисплей в комбинации приборов поясняющего сообщения (если дисплей позволяет вывод текстовых сообщений) и подачей звукового сигнала.

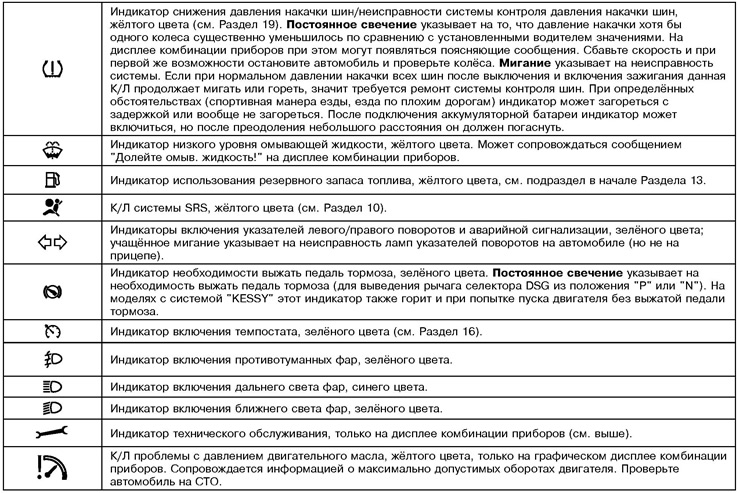

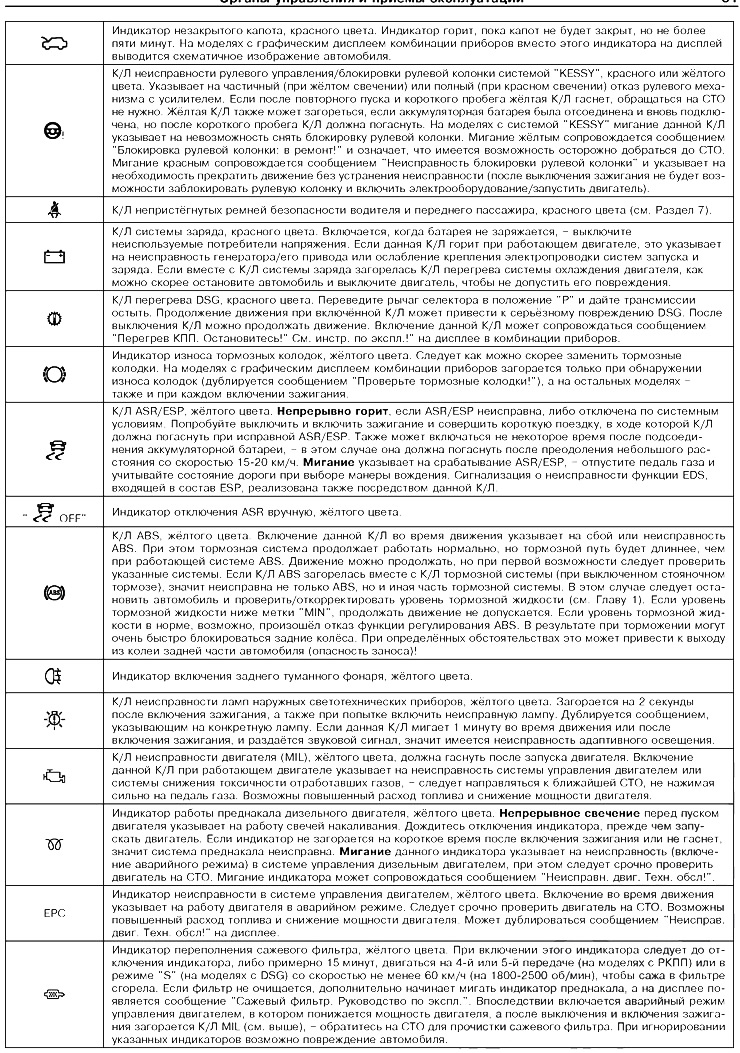

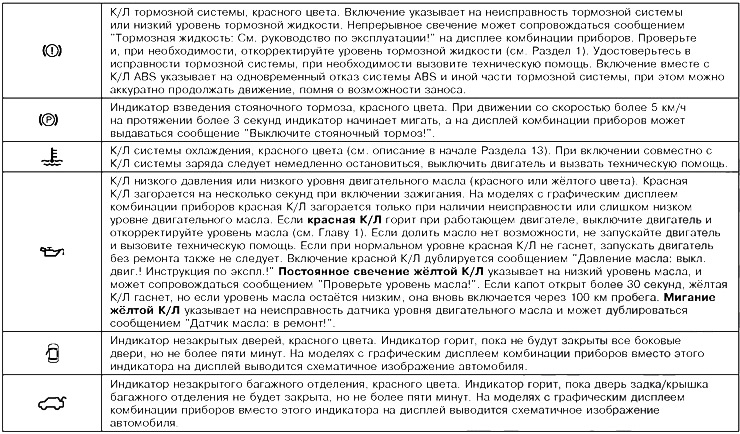

Ниже приводится таблица, в которой описаны причины включения К/Л и индикаторов, а также действия, которые следует при этом выполнить.
