Фонари стоп-сигнала

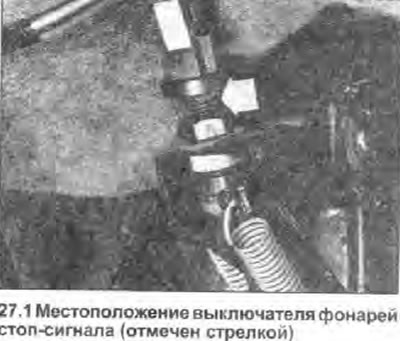

1. Цепь фонарей стоп-сигнала замыкается выключателем плунжерного типа, установленным на кронштейне педали тормоза (см. фото).
2. Проверьте и отрегулируйте установку выключателя как описано в Главе 26 этого Раздела.
3. Если есть подозрения, что выключатель неисправен, проверьте его. отсоединив провода и подключив к его контактам мультиметр (в режиме измерения сопротивления). Цепь выключателя должна замыкаться только тогда, когда выдвинут его плунжер. Неисправный выключатель замените.
4. Чтобы снять выключатель, отсоедините его провода и ослабьте контр-гайку, затем отожмите резиновые уплотнители (по мере необходимости), чтобы выпустить выключатель из кронштейна педали.
5. Производите установку в обратном снятию порядке. В заключение, отрегулируйте установку выключателя (см. Главу 26).
Контрольная лампа применения ручного тормоза

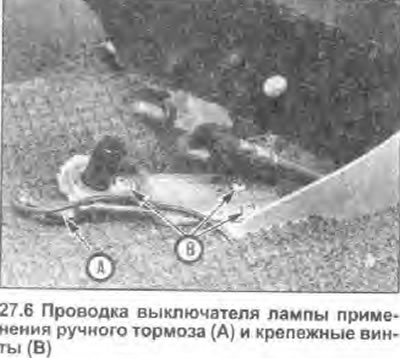

6. Цепь контрольной лампы применения ручного тормоза замыкается выключателем плунжерного типа, установленным в основании рычага ручного тормоза так, чтобы лампа загоралась всякий раз, когда рычаг затянут (см. фото).
7. Выпустите из креплений пластиковый кожух рычага ручного тормоза, чтобы получить доступ к выключателю (см. Раздел 1).
8. Положение выключателя нельзя отрегулировать, он крепится винтом к крепежному кронштейну, который, в свою очередь, удерживается в рабочем положении двумя винтами. Чтобы снять выключатель, открутите винты и отключите проводку.
9. Чтобы проверить исправность выключателя, используйте метод, описанный в пункте 3. Убедитесь, что цепь выключателя замыкается только тогда, когда выдвинут его плунжер. Если выключатель неисправен, замените его.
10. Производите установку в обратном снятию порядке. Поместите шток выключателя прямо под рычагом ручного тормоза, затем зажмите крепежные винты.
Контрольная лампа уровня тормозной жидкости
11. Цепь контрольной лампы уровня жидкости замыкается датчиком поплавкового типа, расположенным в крышке заливной горловины бачка главного цилиндра. Лампа загорается всякий раз, когда уровень жидкости падает ниже определенной отметки.
12. Эта лампа загорается также всякий раз, когда ключ зажигания повернут в положение «II» (запуск двигателя), что служит подтверждением ее исправности. Если лампа не загорается при запуске двигателя, сначала проверьте саму лампу, затем ее проводку и устраните неисправность (см. Раздел 12).
13. Чтобы проверить исправность датчика, снимите его и используйте метод, описанный в пункте 3. Убедитесь, что цепь датчика замыкается только тогда, когда поплавок находится в нижней точке своего хода.
14. Датчик продается только вместе с крышкой заливной горловины бачка главного цилиндра; если датчик неисправен, эта сборка должна быть заменена.
