Змест: Зняцце ⬇ Ўстаноўка ⬇
Зняцце
1. Зняць панэль абліцоўвання перадпакояў дзверы ў зборы (падрабязней, гл. адпаведны раздзел у дадзеным раздзеле).
2. Зняць шкло пярэдняй дзверы ў зборы (падрабязней, гл. адпаведны раздзел у дадзеным раздзеле).
3. Зняць электраматор сервапрывада шклапад'ёмніка (падрабязней, гл. адпаведны раздзел у дадзеным раздзеле).

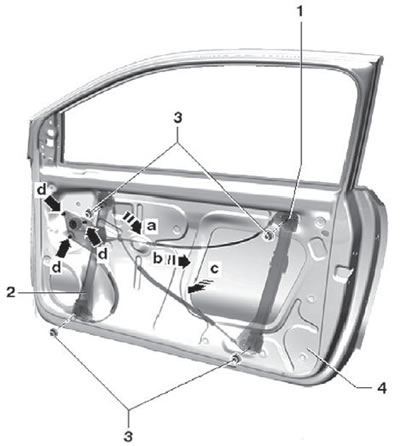

4. Адкруціць гайкі мацавання (3), паказаныя на малюнку ніжэй.
5. Адлучыць фіксатары прываднага барана (стрэлка d), пасля чаго ўціснуць яго ўнутр карпусы дзвярэй.
6. Перамясціць механізм шклапад'ёмніка ўнутр карпусы дзвярэй (1), акуратна пракручваючы яго ў кірунку стрэлкі "а", як паказана на малюнку ніжэй.
7. Выняць механізм шклапад'ёмніка праз сэрвісныя адтуліны ў дзверы (стрэлка b) і (стрэлка c), як паказана на малюнку ніжэй
Ўстаноўка

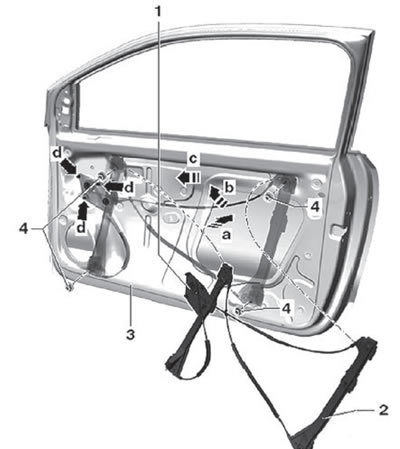

1. Устанавіць механізм шклапад'ёмніка (2) праз сэрвісную адтуліну ў дзверы (стрэлка a), як паказана на малюнку ніжэй.
2. Устанавіць механізму шклапад'ёмніка ўнутры дзвярэй у яго мантажнае становішча (стрэлка b).
3. Устанавіць шпількі механізму шклапад'ёмніка праз корпус дзвярэй вонкі (стрэлка c), пасля чаго ўсталяваць і зацягнуць гайкі мацавання (4), як паказана на малюнку ніжэй. Момант зацяжкі гаек мацавання пры ўсталёўцы 8 Нм.
4. Націснуць на прывадны барабан (1), каб зафіксаваць яго ў зацісках (стрэлка d), як паказана на малюнку ніжэй.
