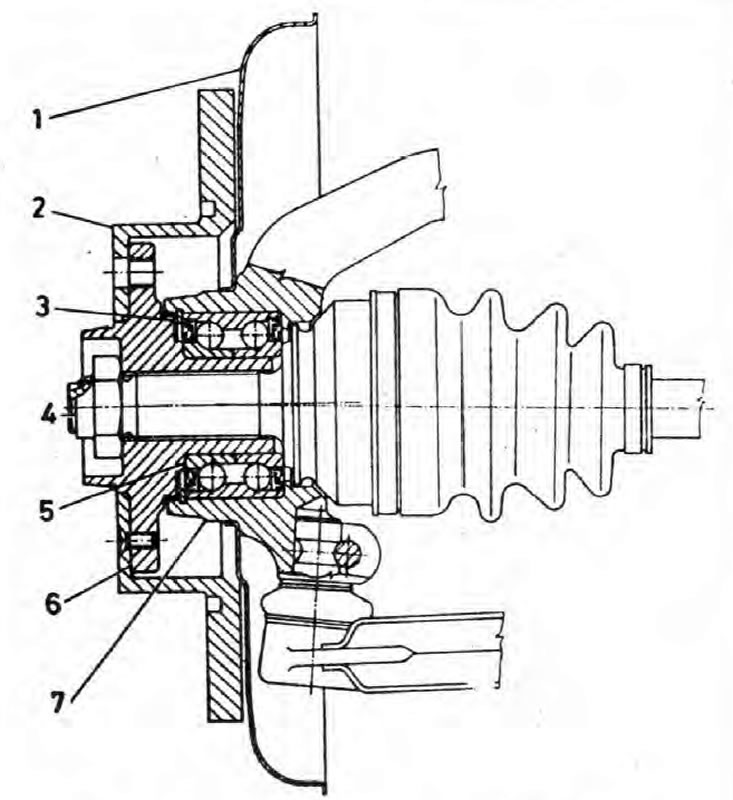

Рис. 10.4. Сборка ступицы переднего колеса в разрезе
1. Защитный кожух тормозного диска; 2. Тормозной диск; 3. Стопорное кольцо; 4. Гайка приводного вала; 5. Подшипник ступицы; 6. Ступица; 7. Поворотный кулак.
Снятие
1. Отделите поворотный кулак от приводного вала, как описано в Разделе 8, Глава 2, пункты 1-8 (пропустите пункт 4).
2. Открутите крепежный кронштейн суппорта тормоза от поворотного кулака, затем отделите суппорт и закрепите его так. чтобы не повредить тормозной шланг. Поместите чистую прокладку (такой же толщины как тормозной диск) между колодками, чтобы предотвратить их смещение (Раздел 9, Глава 14).
3. Если необходимо разобрать поворотный кулак, снимите тормозной диск (Раздел 9, Глава 16).
Статья опубликована на сайте (Skodabook.ru)
4. Открутите стяжной болт и гайку, крепящие поворотный кулак к нижнему концу стойки, выбейте болт и снимите поворотный кулак с автомобиля.
Установка
5. Производите установку в обратном снятию порядке, уделяя внимание следующему.
- a) Очистите и смажьте стяжной болт и гайку, затем очистите контактные поверхности поворотного кулака и стойки.
- b) Приставьте поворотный кулак к стойке, затем вставьте стяжной болт и закрутите гайку, зажимая ее усилием затяжки, регламентированным Спецификациями.
- c) Установите тормозной диск и суппорт (Раздел 9).
- d) Соберите переднюю подвеску как описано в Разделе 8, Глава 2, пункты 16-21. Зажмите все гайки и болты усилием затяжки, регламентированным Спецификациями, где дано.
