Рис. 12.8. Мотор и тяга стеклоочистителя

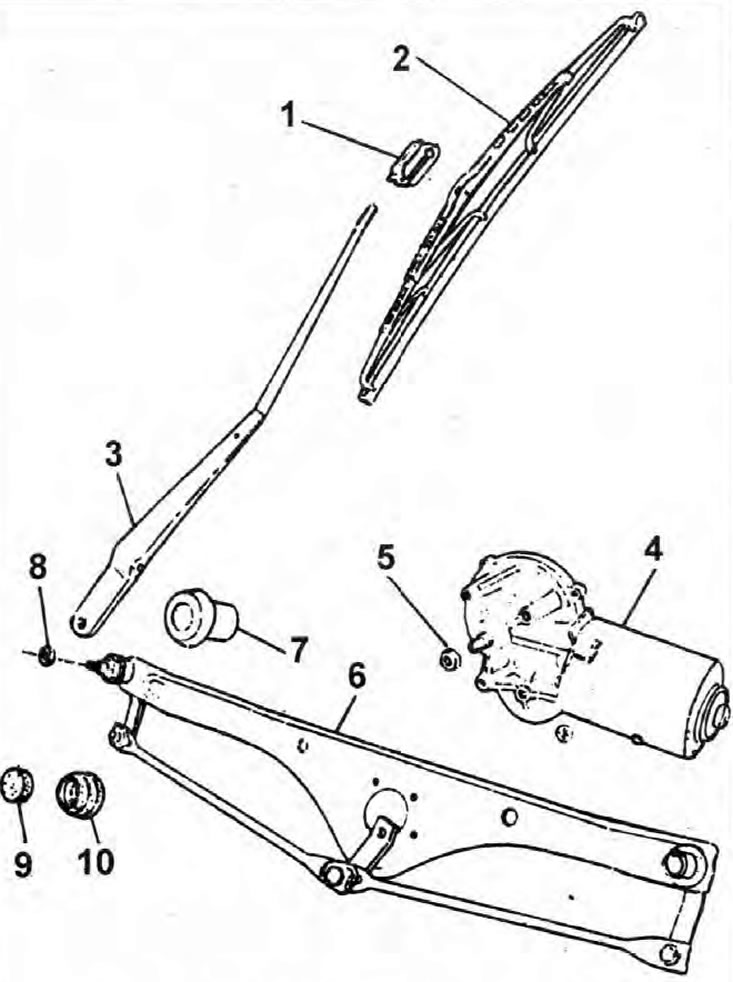

1. Скобе шарнирного переходника щетки стеклоочистителя; 2. Щетка стеклоочистителя; 3. Рычаг стеклоочистителя; 4. Мотор; 6. Монтажный кронштейн тяги и мотора стеклоочистителя; 7. Верхняя резиновая прокладка; 8. Гайка крепления стеклоочистителя к шпинделю; 9. Крышка; 10. Крышка.
Мотор
Снятие
1. Убедитесь, что мотор находится в «припаркованном» положении (как описано в Главе 25), затем отсоедините от аккумулятора отрицательный провод.

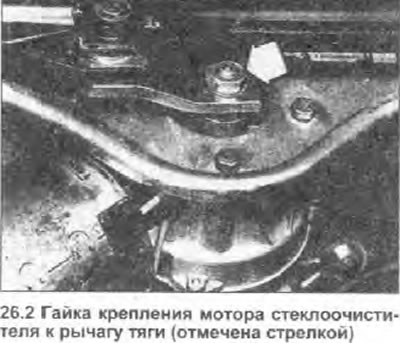

2. Открутите гайку, которая соединяет ваз мотора с рычагом тяги стеклоочистителя (фото).

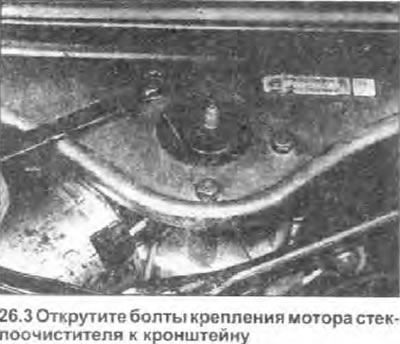

3. Открутите три болта, крепящие мотор стеклоочистителя к кронштейну (фото).

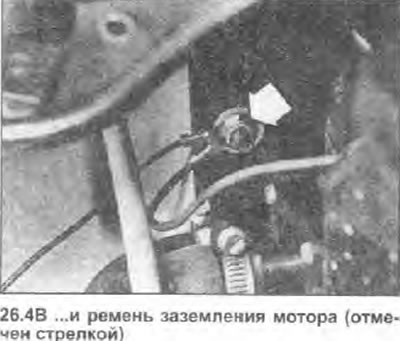

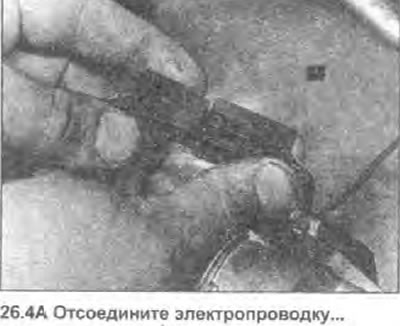

4. Отсоедините электропроводку и тросик заземления мотора (фото).
 |
 |
5. Снимите мотор.
Установка
6. Производите установку в обратном снятию порядке. Перед соединением мотора с рычагом тяги убедитесь, что мотор находится в «припаркованном» положении.
Мотор и тяга
Снятие
7. Убедитесь, что стеклоочистители находятся в «припаркованном» положении, затем снимите оба рычага (см. Главу 25).

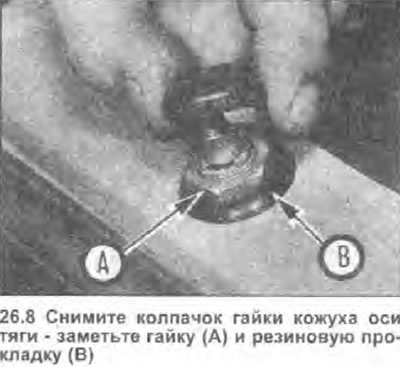

8. Снимите колпачки (фото), открутите гайки кожуха оси тяги, затем снимите резиновые прокладки.
9. Достаньте сборку мотора и тяги настолько, чтобы получить доступ к соединителю электропроводки и тросику заземления.
10. Отсоедините от аккумулятора отрицательный провод. Отсоедините электропроводку и тросик заземления мотора.
11. Достаньте сборку тяги и мотора.

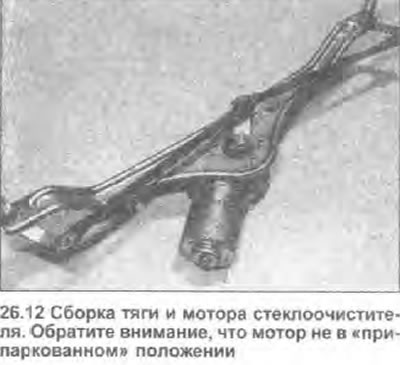

12. Теперь сборку можно демонтировать, если требуется (фото).
[Сведения представлены на веб-сайте: SkodaBook.ru]
Установка
13 Производите установку в обратном снятию порядке, уделяя внимание следующему.
- a) Если сборка была демонтирована, установите мотор на кронштейн. Когда мотор в «припаркованном» положении, тяга должна быть параллельна кронштейну и направлена в сторону водителя.
- b) Смажьте втулки и распорные прокладки.
- c) Правильно установите резиновые прокладки.
- d) Соедините электропроводку мотора и закрепите ее.
- e) Убедитесь, что стеклоочистители работают правильно.
